Spiegazione del motore passo-passo con riduttore: tipi, coppia e come scegliere quello giusto

Un motore passo-passo standard è già un dispositivo straordinariamente utile: si muove con incrementi precisi, mantiene la sua posizione senza freno e non richiede alcun sensore di feedback per il posizionamento di base. Ma esiste una classe di applicazioni in cui il motore di serie non è all'altezza: carichi che richiedono una coppia maggiore di quella che il motore può generare, carichi con inerzia elevata che resistono all'accelerazione o attività di posizionamento in cui l'angolo di passo nativo di 1,8 gradi semplicemente non è abbastanza preciso. Un motore passo-passo con ingranaggi risolve tutti e tre questi problemi contemporaneamente collegando un riduttore direttamente all'albero del motore. Il risultato è un attuatore compatto e integrato che moltiplica la coppia, riduce la velocità, migliora la risoluzione e controlla i rapporti di inerzia difficili, senza modificare una singola riga del codice di controllo. Questa guida spiega come funzionano i motori passo-passo con riduttore, cosa offrono i tipi di riduttori disponibili, come selezionare la giusta configurazione e dove questi motori offrono le migliori prestazioni.

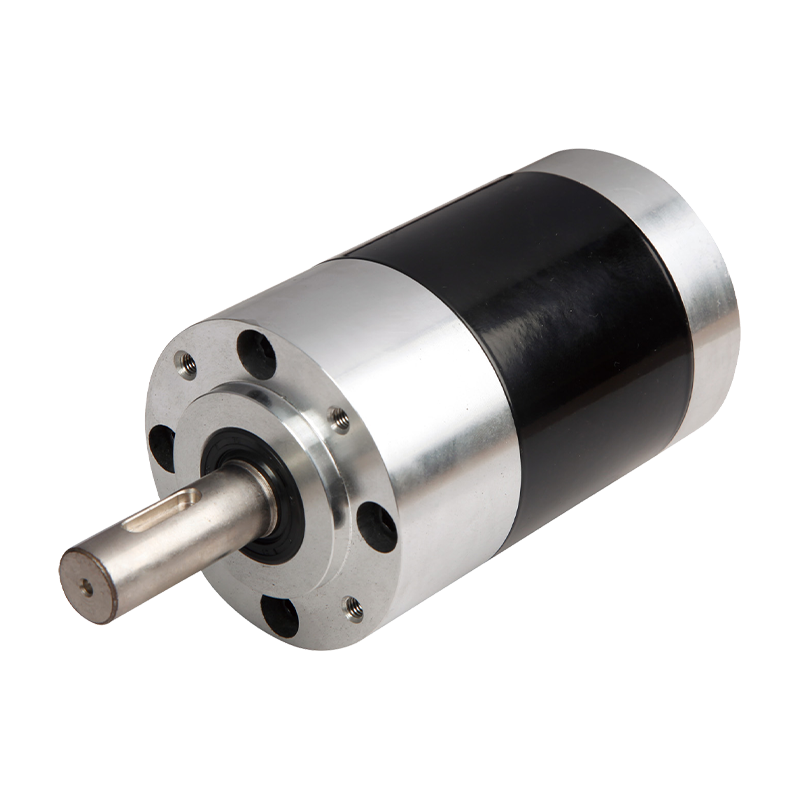

Cos'è un motore passo-passo con riduttore e come funziona

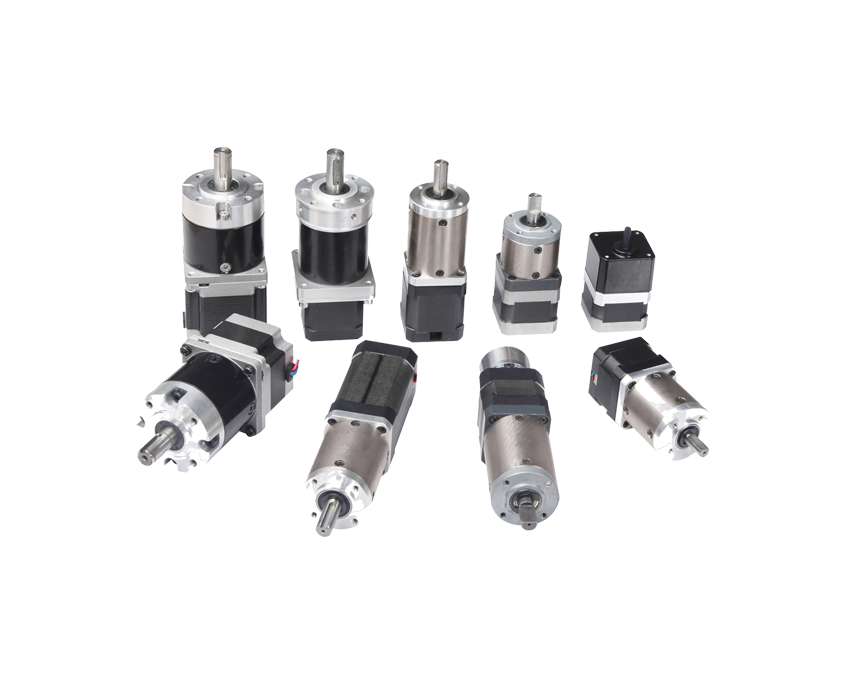

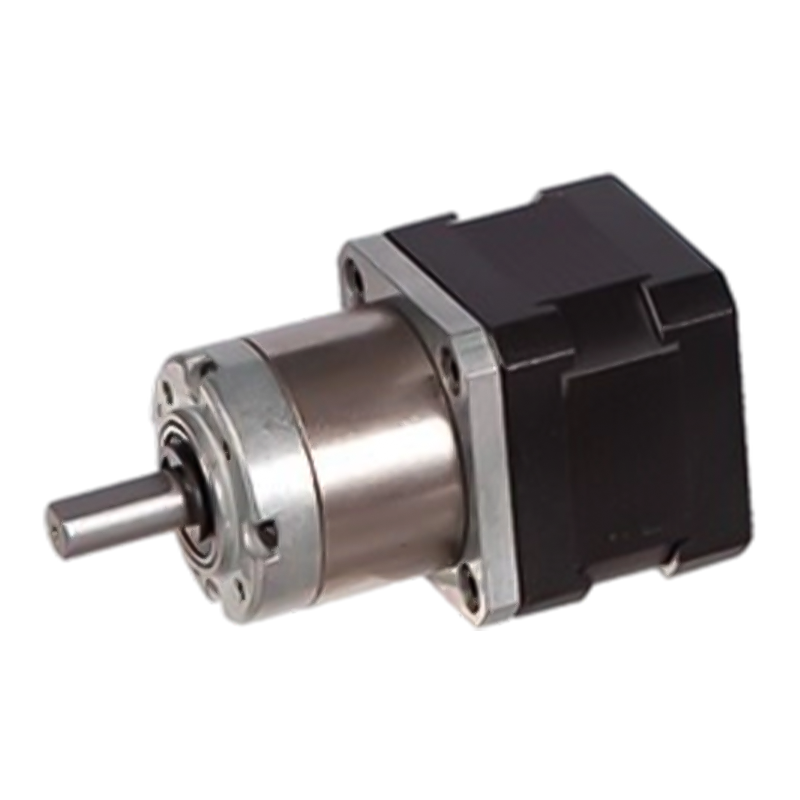

A motore passo-passo ad ingranaggi è un'unità integrata costituita da un motore passo-passo, tipicamente un motore passo-passo ibrido bipolare bifase, combinato direttamente con un riduttore collegato al suo albero di uscita. Il riduttore è progettato e allineato in fabbrica, pertanto il motore e il riduttore condividono un'unica flangia di montaggio e presentano un'interfaccia meccanica unificata con la macchina. L'albero motore aziona l'ingresso del riduttore; l'albero di uscita del cambio trasmette il moto al carico a velocità ridotta e coppia proporzionalmente aumentata.

La parte del motore passo-passo funziona in modo identico a uno stepper autonomo: il driver invia impulsi di passo e direzione, il motore avanza di un passo (o micropasso) per impulso e la posizione viene tracciata ad anello aperto contando gli impulsi. Il cambio non altera questo comportamento di controllo: trasforma semplicemente il movimento in uscita. Ogni passo compiuto dal motore fa avanzare l'albero di uscita di un angolo di passo diviso per il rapporto di trasmissione. Un motore da 1,8 gradi (200 passi completi per giro) con un cambio 10:1 produce un angolo di passo effettivo di 0,18 gradi e 2.000 passi per giro di uscita. Questa moltiplicazione della risoluzione è una delle proprietà più preziose dal punto di vista pratico della configurazione del motore passo-passo a ingranaggi.

La trasformazione della coppia segue lo stesso rapporto. La coppia in uscita è uguale alla coppia di tenuta del motore moltiplicata per il rapporto di trasmissione e l'efficienza meccanica del cambio. Un motore NEMA 17 con una coppia di tenuta di 0,5 Nm e un cambio 10:1 con un'efficienza del 90% fornisce circa 4,5 Nm all'albero di uscita, equivalente in uscita a uno stepper senza ingranaggi molto più grande e costoso. Questa moltiplicazione della coppia è il motivo per cui un motore passo-passo con riduttore NEMA 17 o NEMA 23 può spesso sostituire un motore senza riduttore NEMA 34, risparmiando spazio sulla scheda e peso nella macchina.

Perché il rapporto di inerzia è importante e come il sistema di ingranaggi lo risolve

Uno dei motivi più importanti e meno discussi per aggiungere un riduttore a un motore passo-passo è l'adattamento dell'inerzia. Quando un motore passo-passo aziona un carico, il rapporto tra l'inerzia del carico e l'inerzia del rotore determina la precisione con cui il motore può accelerare, decelerare e arrestarsi. Se l'inerzia del carico è molto maggiore dell'inerzia del rotore, il motore fatica a controllare il carico durante i movimenti dinamici, con conseguente superamento (più passi eseguiti di quelli comandati), sottoelongazione (meno passi effettuati) o passi persi: tutte forme di errore di posizionamento che vanificano lo scopo di utilizzare uno stepper in primo luogo.

Un riduttore riduce l'inerzia del carico riflessa al motore del quadrato del rapporto di trasmissione. Un riduttore 10:1 riduce l'inerzia del carico riflesso di un fattore 100. Ciò significa che un motore che non è in grado di controllare in modo affidabile e diretto un carico ad inerzia elevata può farlo improvvisamente con sicurezza attraverso un riduttore. La soglia pratica entro cui lavora la maggior parte dei progettisti è un rapporto di inerzia carico-rotore pari o inferiore a 10:1. A rapporti più elevati, la precisione di posizionamento e le prestazioni dinamiche peggiorano. Se il rapporto calcolato senza ingranaggi supera questa soglia, l'aggiunta di un riduttore è spesso la risposta tecnica corretta, più efficace e meno costosa rispetto alla semplice specifica di un motore più grande.

C'è anche un vantaggio di risonanza. I motori passo-passo senza ingranaggi che funzionano a basse velocità possono mostrare una risonanza a media frequenza, una vibrazione e un'instabilità causata dall'interazione tra la frequenza del passo e la frequenza di risonanza naturale del motore. Poiché un motoriduttore passo-passo fa funzionare il suo motore interno a una velocità più elevata (velocità moltiplicata per il rapporto di trasmissione) per produrre la stessa velocità di uscita, il motore funziona ulteriormente lungo la sua curva velocità-coppia, lontano dalla zona di risonanza a bassa velocità. Ciò produce un movimento più fluido e stabile sull'albero di uscita rispetto a un motore senza ingranaggi che funziona alla stessa velocità finale.

I tre tipi principali di riduttori per motori passo-passo

Non tutti i riduttori sono adatti allo stesso modo alle applicazioni dei motori passo-passo. Poiché i motori passo-passo vengono utilizzati per il posizionamento, con movimenti bidirezionali, variazioni dinamiche del carico e precisi requisiti di arresto e mantenimento, il cambio deve gestire con attenzione il gioco, la rigidità torsionale e l'efficienza. Tre tipi di ingranaggi dominano il mercato dei riduttori per motori passo-passo: planetario, a denti cilindrici e a vite senza fine. Ognuno ha un profilo prestazionale distinto.

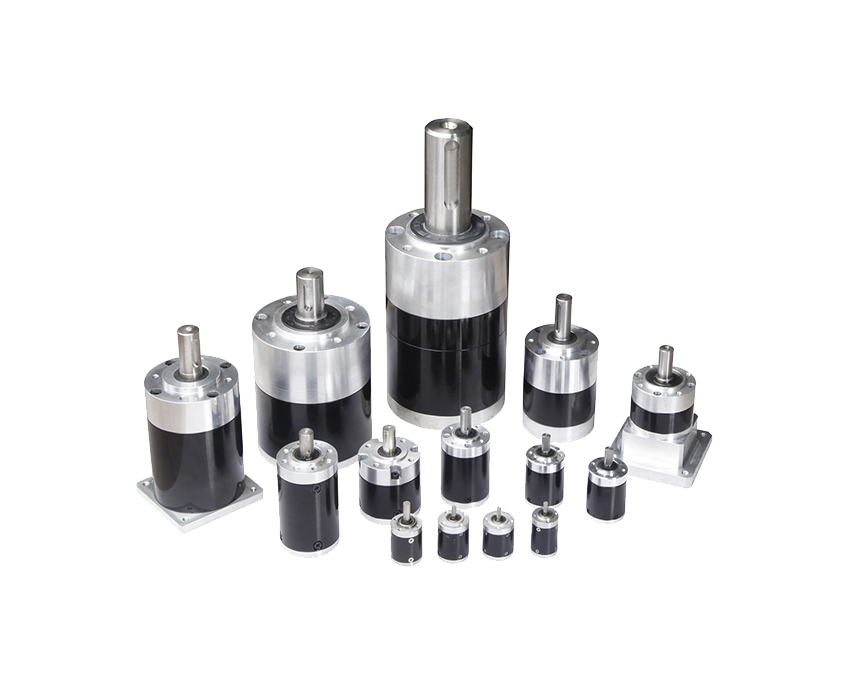

Riduttori epicicloidali

I riduttori epicicloidali sono il tipo di riduttore più utilizzato per i motori passo-passo con riduttori di precisione. Uno stadio planetario è costituito da un ingranaggio solare centrale azionato dall'albero motore, più ingranaggi planetari che orbitano attorno al sole mentre si ingranano con una corona dentata esterna fissa e un supporto che trasferisce il movimento dell'ingranaggio planetario all'albero di uscita. Poiché la coppia viene distribuita simultaneamente su più contatti degli ingranaggi planetari, i riduttori epicicloidali raggiungono un'elevata densità di coppia e un'elevata rigidità torsionale in un pacchetto compatto e coassiale: l'albero di uscita corre lungo lo stesso asse dell'albero motore.

Per i motori NEMA 17, sono disponibili riduttori epicicloidali di precisione con gioco minimo di 15 minuti d'arco nelle versioni economiche e inferiore a 3 minuti d'arco nelle versioni ad alta precisione. I rapporti di trasmissione variano tipicamente da 3,7:1 fino a 100:1 in un'unità a stadio singolo, con configurazioni a due stadi che estendono questo valore a 369:1. L'efficienza per stadio è tipicamente del 90–97%, il che significa che la moltiplicazione della coppia è vicina a quella teorica e la generazione di calore è modesta rispetto alle alternative con ingranaggi a vite senza fine. I riduttori epicicloidali per motori NEMA 23 forniscono coppie di uscita fino a 15 Nm e oltre; I motori passo-passo con riduttore epicicloidale NEMA 34 e NEMA 42 raggiungono 120 Nm o più.

Riduttori cilindrici

I riduttori con ingranaggi cilindrici utilizzano una serie di ingranaggi cilindrici ad alberi paralleli per ottenere la riduzione richiesta. Sono più semplici e meno costose delle unità planetarie e offrono un'efficienza maggiore (spesso pari o superiore al 95%) perché ogni ingranaggio prevede un contatto rotolante anziché strisciante. Tuttavia, i riduttori cilindrici hanno un diametro maggiore a parità di rapporto e coppia nominale, hanno un gioco maggiore rispetto alle unità epicicloidali di precisione (tipicamente da 1 a 3 gradi) e non sono coassiali: il motore e gli alberi di uscita possono essere sfalsati. Per applicazioni sensibili ai costi con requisiti di coppia moderati, layout di azionamento semplici e nessuna specifica di gioco ristretta, i motori passo-passo con ingranaggi cilindrici rappresentano una scelta economica. Sono comunemente utilizzati nelle stampanti 3D, nelle applicazioni CNC leggere e nell'automazione di livello consumer in cui pochi gradi di gioco non influiscono in modo significativo sulla precisione di posizionamento.

Riduttori a vite senza fine

I motori passo-passo con ingranaggio a vite senza fine combinano il controllo preciso basato sui passi di uno stepper con il rapporto elevato, l'azionamento ad angolo retto e la capacità autobloccante di un riduttore a vite senza fine. Rapporti da 17:1 fino a 500:1 sono disponibili nei prodotti standard, rendendo gli stepper con ingranaggio a vite senza fine adatti per applicazioni che richiedono velocità di uscita molto basse senza più stadi di trasmissione. La proprietà autobloccante, in cui il carico non può arretrare la vite senza fine, elimina la necessità di un freno di stazionamento in molte applicazioni ad asse verticale o di sostegno del carico. I compromessi sono un’efficienza inferiore (40–80% a seconda del rapporto), una maggiore generazione di calore in servizio continuo e un gioco significativamente maggiore rispetto alle unità planetarie. I motori passo-passo con ingranaggio a vite senza fine sono particolarmente adatti per attuatori di cancelli, stadi di sollevamento lineari, piattaforme girevoli indicizzate e altre applicazioni in cui è richiesto il mantenimento della posizione sotto carico e il ciclo di lavoro è intermittente.

Confronto dei tipi di riduttori per applicazioni con motori passo-passo

Dimensioni telaio NEMA e riferimento della coppia di uscita

I motori passo-passo con riduttore sono standardizzati attorno alle dimensioni del telaio NEMA, che definiscono le dimensioni della piastra frontale del motore e la disposizione dei fori di montaggio. La designazione NEMA non specifica le prestazioni elettriche o di coppia, che variano in base all'avvolgimento e alla lunghezza del motore, ma definisce il fattore di forma fisica, rendendo semplice specificare i riduttori che si adattano ai corpi motore standard.

• NEMA 8 (20 mm): La dimensione più piccola e pratica dello stepper con ingranaggi. Utilizzato in strumenti medici, piccoli sistemi di erogazione e robotica compatta dove lo spazio è estremo e i requisiti di coppia sono bassi.
• NEMA 11 (28 mm): Adatto per automazione di laboratorio, piccole tavole rotanti e attuatori compatti. Con questa dimensione di telaio sono disponibili riduttori epicicloidali con rapporti fino a 100:1 e gioco fino a 3 minuti d'arco.
• NEMA 17 (42 mm): La dimensione del telaio del motore passo-passo con riduttore più popolare per la stampa 3D, il CNC desktop, la robotica e l'automazione industriale leggera. I riduttori epicicloidali per NEMA 17 forniscono coppie in uscita fino a 3 Nm e rapporti da 3,7:1 a 369:1. Il frontalino quadrato da 42 mm è ampiamente supportato dagli ecosistemi di progettazione meccanica.
• NEMA 23 (57 mm): Lo standard per l'automazione industriale leggera, i trasportatori, gli alimentatori e le apparecchiature CNC di fascia media. I motori passo-passo NEMA 23 con riduttore epicicloidale raggiungono coppie di uscita fino a 15 Nm o più. Uno stepper con riduttore NEMA 23 a 10:1 può spesso sostituire un motore senza riduttore NEMA 34 a un costo inferiore e con un ingombro ridotto.
• NEMA 34 (86 mm) e NEMA 42 (110 mm): Utilizzato in router CNC per carichi pesanti, apparecchiature di automazione industriale e sistemi di posizionamento a coppia elevata. I motori NEMA 34 con riduttore epicicloidale raggiungono coppie di uscita fino a 120 Nm; Le configurazioni NEMA 42 estendono ulteriormente questo aspetto.

Principali aree di applicazione dei motori passo-passo con riduttore

La combinazione di controllo passo-passo ad anello aperto, coppia di uscita elevata, risoluzione effettiva fine e packaging integrato compatto rendono i motori passo-passo con riduttore l'attuatore preferito in un'ampia gamma di settori.

Automazione Industriale e Robotica

I motori passo-passo con riduttore sono attuatori standard nei robot cartesiani, nei sistemi a portale, negli indicizzatori rotanti e nelle macchine pick-and-place. Il motore passo-passo con riduttore epicicloidale di dimensioni NEMA 23 o NEMA 34 fornisce la coppia e la risoluzione necessarie per un posizionamento preciso dell'asse senza il costo di un servosistema. L'interfaccia passo-direzione autonoma semplifica la progettazione del controller: la maggior parte dei PLC e dei controller di movimento possono pilotare direttamente un driver passo-passo senza ulteriore infrastruttura di feedback.

Strumenti medici e di laboratorio

I sistemi di distribuzione dei fluidi, le pompe a siringa, gli stadi dei campioni di strumenti analitici e le apparecchiature diagnostiche utilizzano motori passo-passo con ingranaggi compatti, spesso NEMA 11 o NEMA 17 con riduttori epicicloidali, dove il posizionamento preciso e ripetibile in un pacchetto di piccole dimensioni è fondamentale. La capacità di mantenere la posizione senza assorbimento di potenza continuo è preziosa negli strumenti alimentati a batteria o a bassa temperatura in cui l'energia del motore deve essere ridotta al minimo durante i periodi di inattività.

Stampa 3D e CNC desktop

Le unità dell'estrusore e le unità delle viti dell'asse Z nelle stampanti 3D utilizzano comunemente motori passo-passo con ingranaggi planetari NEMA 17 per moltiplicare la coppia disponibile per spingere il filamento o sollevare la testina di stampa contro la gravità. La risoluzione migliorata del rapporto di trasmissione consente inoltre un controllo più preciso dell'altezza dello strato sulla vite senza passare a una configurazione del driver a micropassi più elevata.

Macchine per l'imballaggio

I trasportatori di indicizzazione, gli applicatori di etichette, i serratori di tappi e le teste di riempimento nelle linee di confezionamento utilizzano motori passo-passo per il loro posizionamento ripetibile e programmabile e la loro capacità di mantenere la posizione tra i movimenti senza un freno di stazionamento separato. I motori passo-passo con ingranaggio a vite senza fine sono utilizzati specificamente nelle stazioni di riempimento e tappatura verticali in cui il carico non deve arretrare quando il motore è diseccitato.

Operatori e Attuatori di Cancelli

I motori passo-passo con ingranaggio a vite senza fine sono particolarmente adatti per attuatori automatizzati di cancelli, porte e valvole in cui la proprietà autobloccante mantiene il meccanismo in posizione senza corrente continua di mantenimento del motore. L'elevato rapporto di riduzione consente a un piccolo motore di generare la coppia necessaria per spostare cancelli pesanti o superare meccanismi di valvole caricate a molla senza un corpo motore sovradimensionato.

Come selezionare il motore passo-passo con ingranaggio giusto

La selezione corretta di un motoriduttore passo-passo richiede l'elaborazione di diversi parametri interdipendenti in un ordine specifico. Saltare alcuni passaggi, in particolare il controllo dell'inerzia e la valutazione del ciclo di lavoro termico, porta a un motore che funziona al banco ma si guasta durante il servizio.

Definire prima il profilo di carico e di movimento

Prima di consultare la scheda tecnica del motore, stabilire i requisiti dell'applicazione: coppia di uscita richiesta (incluso un fattore di servizio per carichi di picco e accelerazione), velocità di uscita richiesta in RPM, profilo di movimento (tempo di accelerazione, corsa, tempo di decelerazione) e ciclo di lavoro (percentuale di tempo in cui il motore si muove attivamente rispetto a quando è in attesa o diseccitato). Questi parametri determinano ogni decisione di selezione a valle. La coppia di uscita e la velocità insieme definiscono il fabbisogno di potenza meccanica; il ciclo di lavoro determina se le valutazioni termiche diventano vincoli vincolanti.

Scegli insieme il rapporto di trasmissione e la dimensione del motore

Il rapporto di trasmissione dovrebbe essere selezionato per posizionare la velocità operativa del motore nella parte superiore dell'intervallo di velocità utilizzabile, in genere da 200 a 600 giri/min per la maggior parte dei motori passo-passo ibridi, dove la curva coppia-velocità è ancora ragionevolmente piatta. Il funzionamento del motore a velocità molto basse (sotto i 100 giri/min senza ingranaggi) lo colloca in una zona soggetta a risonanza e fornisce un movimento meno stabile rispetto al funzionamento più veloce attraverso un cambio. Una volta determinata la velocità target del motore, il rapporto è semplicemente la velocità del motore divisa per la velocità di uscita richiesta. Verificare che la coppia di uscita risultante (coppia di tenuta del motore × rapporto di trasmissione × efficienza) soddisfi i requisiti di carico compreso il fattore di servizio. In caso contrario, aumentare la dimensione del telaio del motore o aumentare il rapporto.

Controllare il rapporto di inerzia carico-rotore

Calcolare l'inerzia del carico (incluso l'albero di uscita del cambio, il giunto e tutti i componenti meccanici tra l'uscita del cambio e il carico finale) e dividerla per l'inerzia del rotore del motore selezionato. Ciò che conta per il motore è l'inerzia del carico riflessa (inerzia del carico divisa per il rapporto di trasmissione al quadrato). Cercare di mantenere il rapporto di inerzia riflessa/inerzia del rotore inferiore a 10:1 per prestazioni dinamiche stabili. Se il rapporto supera questo valore, aumentare il rapporto di trasmissione o selezionare un motore con un'inerzia del rotore maggiore. I motori passo-passo con riduttore ad anello chiuso con feedback dell'encoder possono tollerare rapporti di inerzia più elevati rispetto ai sistemi ad anello aperto, poiché il controller può rilevare e correggere i passi persi.

Valutare il gioco rispetto ai requisiti dell'applicazione

Il gioco è il gioco angolare sull'albero di uscita quando il motore inverte la direzione: l'albero di uscita non si muove finché non viene recuperato il gioco dell'ingranaggio. Nelle applicazioni in cui il carico si muove sempre in una direzione (pompe di erogazione, trasportatori unidirezionali), il gioco non ha alcun effetto pratico. Nelle applicazioni di posizionamento bidirezionale, il gioco limita direttamente la precisione di posizionamento ripetibile. I riduttori epicicloidali economici offrono un gioco di circa 50 minuti d'arco; i gradi planetari di precisione riducono questo valore a 15 minuti d'arco; le qualità ad alta precisione raggiungono i 3 minuti d'arco o meno. Specificare il grado di gioco più stretto effettivamente richiesto dall'applicazione, non il più stretto disponibile, perché i riduttori ad alta precisione comportano un significativo sovrapprezzo.

Confermare l'interfaccia meccanica del cambio

Verificare che il diametro dell'albero di uscita del cambio selezionato, le specifiche della sede della chiavetta, il carico radiale massimo consentito e il carico assiale massimo consentito siano compatibili con il giunto o il componente condotto. I riduttori per motori passo-passo hanno definiti valori di carico radiale e assiale consentiti che, se superati, accelerano l'usura dei cuscinetti e riducono la durata del riduttore. Se l'applicazione impone carichi sporgenti (radiali) significativi, ad esempio un pignone o una puleggia montata direttamente sull'albero di uscita senza supporto aggiuntivo, assicurarsi che la capacità del cuscinetto della scatola del cambio supporti il ​​carico alla velocità operativa.
