May 21,2026Un motoriduttore CC è un gruppo elettromeccanico autonomo che combina un motore elettrico a corrente continua con un riduttore meccanico integrato, producendo una singola unità in grado di fornire una coppia più elevata a una velocità dell'albero di uscita inferiore rispetto a quella che il motore da solo potrebbe fornire. Lo scopo fondamentale dell'integrazione di un riduttore con un motore CC è quello di scambiare la velocità di rotazione con la coppia attraverso la riduzione del riduttore: un motore a corrente continua che gira a 3.000–15.000 giri al minuto nel suo stato naturale è veloce e relativamente debole in termini di forza di rotazione, ma dopo aver fatto passare quella rotazione attraverso un riduttore con un rapporto di riduzione di 50:1 o 100:1, l'albero di uscita gira a 60–150 giri al minuto fornendo una coppia moltiplicata per lo stesso rapporto (meno perdite di efficienza). Questa conversione velocità-coppia è la caratteristica distintiva che rende i motoriduttori CC indispensabili in un'ampia gamma di applicazioni meccaniche.

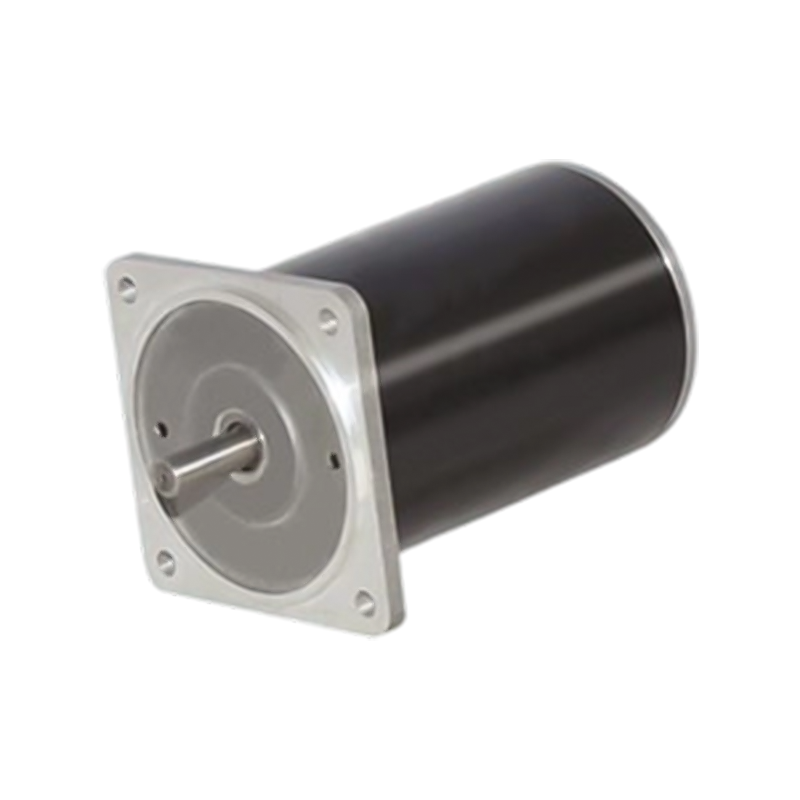

L'elemento motore CC in un motoriduttore converte l'energia elettrica da una fonte di alimentazione a corrente continua - che può essere una batteria, un alimentatore CC regolato, un sistema di pannelli solari o un'alimentazione CA raddrizzata - in energia meccanica rotazionale attraverso l'interazione elettromagnetica tra il campo dello statore del motore e gli avvolgimenti del rotore o i magneti permanenti. I motori CC sono particolarmente adatti per applicazioni che richiedono velocità variabile e un semplice controllo direzionale, poiché sia la velocità (tramite la regolazione della tensione o del segnale PWM) che la direzione (tramite l'inversione della polarità dell'alimentazione) possono essere gestite con un'elettronica semplice, rendendo i motoriduttori CC la scelta naturale per sistemi integrati alimentati a batteria e applicazioni meccatroniche a velocità variabile.
Il componente del cambio collegato al motore CC svolge molteplici funzioni oltre alla semplice riduzione della velocità. Fornisce inoltre un vantaggio meccanico che consente a un motore più piccolo, più leggero e meno costoso di eseguire lavori che altrimenti richiederebbero un motore ad azionamento diretto molto più grande, riducendo contemporaneamente il costo, il peso e le dimensioni del sistema. In molte applicazioni, il riduttore fornisce anche un certo grado di resistenza alla retromarcia (specialmente nelle configurazioni con ingranaggio a vite senza fine), il che significa che il carico non può facilmente retrospingere il motore attraverso il riduttore quando viene rimossa l'alimentazione, il che è utile nelle applicazioni di posizionamento, sollevamento e mantenimento in cui è richiesto il mantenimento del carico senza assorbimento di potenza continuo.
Comprendere come i sottosistemi motore e riduttore interagiscono all'interno di un motoriduttore CC è essenziale per interpretare correttamente le specifiche prestazionali e prevedere il comportamento del sistema in un'applicazione reale. I due sottosistemi sono accoppiati meccanicamente tramite un albero condiviso ma hanno caratteristiche operative distinte che devono essere considerate insieme.
Il motore CC genera coppia e velocità in base alla sua costante motore (Kv — costante back-EMF, espressa in RPM per volt) e alla sua coppia di stallo (la coppia massima che il motore può produrre a velocità zero, limitata dalla resistenza elettrica e dalla tensione di alimentazione). Tra questi due estremi, un motore CC funziona lungo una curva coppia-velocità approssimativamente lineare: all'aumentare della coppia di carico, la velocità diminuisce proporzionalmente e la corrente assorbita dall'alimentazione aumenta. Questa relazione significa che un motoriduttore CC che funziona a vuoto gira vicino alla sua velocità teorica a vuoto, mentre un motoriduttore che aziona un carico pesante in stallo assorbe la corrente massima e produce la coppia massima a velocità zero. Comprendere questa relazione coppia-velocità è fondamentale per dimensionare correttamente un motoriduttore CC: la selezione di un motore il cui punto di funzionamento nominale rientra nella gamma media della sua curva coppia-velocità garantisce un funzionamento efficiente e un margine termico adeguato.
Il riduttore trasforma l'uscita ad alta velocità e bassa coppia del motore nell'uscita a bassa velocità e coppia elevata richiesta dall'applicazione. Il rapporto di riduzione dell'ingranaggio (N) determina la moltiplicazione: la coppia di uscita è uguale alla coppia del motore moltiplicata per N e per l'efficienza meccanica del riduttore (η), mentre la velocità di uscita è uguale alla velocità del motore divisa per N. Un motoriduttore CC con un riduttore epicicloidale 100:1 con efficienza del 90% fornirebbe quindi 90 volte la coppia del motore a 1/100 della velocità del motore sull'albero di uscita. Questo fattore di efficienza – tipicamente 70–95% a seconda del tipo di cambio, del numero di stadi e delle condizioni operative – significa che la coppia di uscita nel mondo reale è sempre leggermente inferiore a quanto suggerirebbe la moltiplicazione teorica del rapporto di trasmissione, e questa perdita di efficienza appare come calore generato all’interno del cambio.
I motoriduttori DC sono costruiti attorno a diverse tecnologie di motori DC distinte, ciascuna con caratteristiche prestazionali, requisiti di controllo, aspettative di durata di servizio e profili di costo diversi. La selezione del tipo di motore corretto all'interno del gruppo motoriduttore è importante quanto la selezione della configurazione del riduttore.
I motori CC con spazzole sono il tipo di motore più comune che si trova nei motoriduttori CC, in particolare nelle gamme di potenza piccole e medie sensibili ai costi. Utilizzano un sistema di commutazione meccanica (spazzole di carbone che premono contro un anello commutatore in rame rotante) per cambiare la direzione della corrente negli avvolgimenti del rotore e mantenere la rotazione continua. I motoriduttori CC con spazzole sono semplici da controllare (la velocità è proporzionale alla tensione; la direzione è determinata dalla polarità), economici da produrre e capaci di un'elevata coppia di avviamento. La limitazione dei motori con spazzole è l'usura della spazzola di carbone e del sistema del commutatore: questo contatto meccanico crea una durata di servizio definita tipicamente nell'intervallo 500-3.000 ore a seconda delle condizioni operative, dei livelli di corrente e del design del motore. L'usura delle spazzole genera polvere di carbone che può causare problemi in ambienti puliti o adatti agli alimenti, mentre la formazione di archi sulle spazzole crea interferenze elettromagnetiche che devono essere gestite nei sistemi elettronici sensibili.
I motoriduttori DC senza spazzole sostituiscono la commutazione meccanica dei motori con spazzole con la commutazione elettronica utilizzando sensori ad effetto Hall o rilevamento back-EMF per determinare la posizione del rotore e commutare la corrente negli avvolgimenti dello statore corretti. L'eliminazione del contatto spazzola-commutatore rimuove il meccanismo di usura primario dei motori con spazzole, estendendo la durata operativa a 10.000-30.000 ore o più: un vantaggio trasformativo per le applicazioni che richiedono elevata affidabilità per lunghi periodi di servizio. Inoltre, i motoriduttori BLDC funzionano in modo più silenzioso, generano meno calore e possono raggiungere un'efficienza maggiore rispetto ai motori a spazzole equivalenti. Il compromesso è rappresentato dai costi e dalla complessità del controllo: i motori BLDC richiedono un controller elettronico del motore (ESC o driver BLDC) anziché una semplice applicazione di tensione, aggiungendo sia il costo dei componenti che la complessità del sistema. Per le applicazioni che richiedono una lunga durata, un ciclo di lavoro elevato o il funzionamento in ambienti puliti, il premio per i motoriduttori BLDC è generalmente ben giustificato.
La maggior parte delle piccole e medie Motoriduttori CC utilizzare la costruzione del motore a magnete permanente (PM), in cui il campo dello statore è fornito da magneti permanenti anziché da bobine a campo avvolto. I motori CC PM sono compatti, efficienti ai carichi parziali e hanno una relazione lineare coppia-velocità che semplifica la modellazione del sistema. La qualità e il grado dei magneti permanenti utilizzati influenzano in modo significativo le prestazioni del motore: i magneti in ferrite sono più economici ma producono una densità di flusso inferiore, mentre i magneti in terre rare (neodimio-ferro-boro o NdFeB) producono un flusso significativamente più elevato in un volume più piccolo, consentendo progetti di motoriduttori più compatti e con una densità di potenza più elevata. I motoriduttori CC premium per applicazioni impegnative utilizzano in genere magneti NdFeB, mentre i motoriduttori economici utilizzano magneti in ferrite.
Il riduttore integrato nel motore CC determina gran parte delle caratteristiche fisiche del motoriduttore, tra cui la capacità di coppia in uscita, il gioco, la resistenza al ritorno, il livello di rumore, l'efficienza e il fattore di forma fisica. Diversi tipi di riduttori sono adatti a diversi requisiti applicativi e comprenderne i compromessi è essenziale per una selezione informata del motoriduttore.
I riduttori epicicloidali sono la scelta migliore per i motoriduttori CC che richiedono elevata capacità di coppia in un fattore di forma compatto, gioco ridotto ed elevata efficienza meccanica. La disposizione planetaria, composta da un ingranaggio solare centrale, più ingranaggi planetari che orbitano attorno all'ingranaggio solare mentre si ingranano con una corona dentata esterna e un portasatelliti che funge da uscita, distribuisce il carico su più ingranaggi contemporaneamente. Questa condivisione del carico consente ai riduttori epicicloidali di trasmettere coppie molto più elevate rispetto ai riduttori cilindrici di dimensioni equivalenti mantenendo un eccellente allineamento concentrico degli alberi di ingresso e di uscita. I motoriduttori epicicloidali CC sono ampiamente utilizzati nella robotica, nel posizionamento di precisione, nelle apparecchiature di automazione e in qualsiasi applicazione in cui un'elevata densità di coppia e un gioco ridotto sono requisiti critici. I riduttori epicicloidali multistadio raggiungono rapporti di riduzione da 3:1 fino a 1000:1 o oltre impilando più stadi epicicloidali in serie, dove ogni stadio contribuisce alla riduzione totale e l'efficienza complessiva è il prodotto dell'efficienza individuale di ogni stadio.
I riduttori cilindrici utilizzano una serie di ingranaggi cilindrici ad assi paralleli in una disposizione ridotta per ottenere una riduzione della velocità. Sono il tipo di cambio più semplice ed economico, facili da produrre con tolleranze costanti e capaci di un'elevata efficienza (85–95% per stadio) in condizioni pulite e ben lubrificate. I motoriduttori CC a denti diritti sono la scelta standard per applicazioni sensibili ai costi in cui non sono richieste la maggiore densità di coppia e la disposizione concentrica dell'albero dei modelli planetari. Sono ampiamente utilizzati nei prodotti di consumo, nei giocattoli, negli elettrodomestici e nelle apparecchiature industriali leggere in generale. La limitazione dei riduttori cilindrici è che trasportano il carico su un singolo dente di contatto in ciascun punto di ingranamento (a differenza dei modelli planetari), il che limita la loro capacità di coppia per una data dimensione di ingranaggio e producono più rumore rispetto ai modelli planetari a causa del modello di contatto dei denti evolventi.
I riduttori a vite senza fine utilizzano una vite senza fine (una filettatura elicoidale simile a una vite) che si ingrana con una ruota elicoidale (un ingranaggio con denti angolati per ingranare con l'elica della vite senza fine) per ottenere rapporti di riduzione elevati in un unico stadio, in genere da 5:1 a 100:1 o più in un singolo ingranamento. La geometria unica dell'ingranaggio a vite senza fine produce un contatto strisciante anziché rotolante tra la vite senza fine e la ruota, che genera più calore e un'efficienza inferiore rispetto ai design a denti diritti o planetari (tipicamente 50–90% a seconda del rapporto di riduzione e dell'angolo di attacco), ma crea anche la caratteristica proprietà di non guidabilità che rende i motoriduttori CC a vite senza fine preziosi per applicazioni che richiedono il mantenimento del carico senza alimentazione. Un motoriduttore CC a vite senza fine utilizzato in un attuatore di valvola, un cancello di trasportatore o un meccanismo di sollevamento manterrà la sua posizione quando viene interrotta l'alimentazione perché la vite senza fine non può essere spinta all'indietro dalla ruota elicoidale in condizioni di carico normali. Questa caratteristica autobloccante elimina la necessità di un freno separato in molte applicazioni, semplificando la progettazione del sistema e riducendo i costi.
I motori CC a ingranaggi elicoidali utilizzano ingranaggi con denti angolati che si innestano gradualmente lungo la faccia del dente, producendo un funzionamento più fluido e silenzioso rispetto agli ingranaggi cilindrici alla stessa velocità e carico, a un costo aggiuntivo modesto. I riduttori elicoidali sono particolarmente adatti per applicazioni in cui il rumore è una preoccupazione primaria, come apparecchiature mediche, automazione degli uffici ed elettrodomestici. I riduttori conici utilizzano ingranaggi di forma conica per modificare la direzione dell'albero di uscita di 90 gradi rispetto all'albero del motore, utile quando il movimento di uscita deve essere perpendicolare all'asse del motore a causa di vincoli di installazione. Le combinazioni conico-elicoidali offrono sia il cambio direzionale che il funzionamento regolare e sono comuni nelle configurazioni di motoriduttori CC industriali di fascia alta.
Le schede tecniche dei motoriduttori CC presentano una serie specifica di parametri tecnici che definiscono le prestazioni del dispositivo. Interpretarli correttamente è essenziale per confermare che un motore candidato soddisfi i requisiti dell'applicazione prima dell'acquisto.
| Parametro | Gamma tipica | Cosa definisce | Perché è importante |
| Tensione nominale (V) | 3 V – 48 V CC | Tensione operativa nominale | Deve corrispondere alla tensione di alimentazione |
| Velocità a vuoto (RPM) | 1 – 500 giri/min (uscita) | Velocità di uscita a carico zero | Limite superiore di velocità alla tensione nominale |
| Coppia nominale (N·m) | 0,01 – 500 N·m | Coppia di uscita continua e sicura | Deve superare la coppia di carico dell'applicazione |
| Coppia di stallo (N·m) | Coppia nominale 2–10× | Coppia massima a velocità zero | Capacità di carico iniziale e di punta |
| Corrente nominale (A) | 0,1 – 50 A | Corrente alla coppia e alla velocità nominali | Determina il dimensionamento dell'alimentatore |
| Rapporto di riduzione dell'ingranaggio | 3:1 – 1000:1 | Fattore di riduzione della velocità | Imposta la velocità di uscita e la moltiplicazione della coppia |
| Efficienza del cambio (%) | 50 – 95% | Efficienza della trasmissione di potenza meccanica | Influisce sulla coppia e sul calore di uscita effettivi |
| Gioco (arcmin / gradi) | 0,5° – 5° tipico | Perdita di movimento all'inversione di direzione | Fondamentale per la precisione del posizionamento |
La scelta corretta di un motoriduttore CC richiede l'analisi di una serie sistematica di requisiti applicativi e la loro corrispondenza con le specifiche del motore disponibili. Affrettare questo processo o effettuare una selezione basata esclusivamente sulle dimensioni fisiche è la causa più comune di guasti ai motoriduttori CC nei progetti di ingegneria.
Inizia calcolando la coppia e la velocità richieste all'albero di uscita del motoriduttore per la tua specifica applicazione. Per i carichi rotanti, la coppia viene calcolata dalla forza richiesta moltiplicata per la distanza del braccio di leva (T = F × r). Per le applicazioni di sollevamento, la coppia è pari al peso del carico moltiplicato per il raggio della bobina o del tamburo più eventuali contributi di attrito e accelerazione. Una volta ottenute la coppia di uscita e la velocità richieste, calcolare il rapporto di riduzione dell'ingranaggio richiesto in base alla tensione di alimentazione disponibile e alle velocità tipiche del motore disponibili nei motoriduttori CC della gamma di potenza desiderata. Aggiungere un fattore di sicurezza di almeno 1,5–2× alla coppia richiesta quando si seleziona un motore per garantire un margine adeguato per l'inerzia di avvio, la variazione di attrito e le variazioni di carico durante il normale funzionamento.
I valori di tensione dei motoriduttori CC vanno da 3 V (per applicazioni miniaturizzate alimentate a batteria) a 6 V, 12 V, 24 V e 48 V fino a tensioni più elevate per motoriduttori industriali più grandi. La tensione di alimentazione nel sistema determina quale intervallo di tensione del motore è appropriato. Per i sistemi alimentati a batteria, i motoriduttori a 12 V CC sono la scelta più comune grazie alla diffusa disponibilità di batterie e alimentatori a 12 V; I motoriduttori a 24 V CC sono standard nelle applicazioni industriali e di automazione in cui una tensione più elevata riduce la corrente a parità di potenza, consentendo diametri dei cavi più piccoli e perdite I²R inferiori su cavi più lunghi. Calcolare il fabbisogno energetico (P = T × ω, dove ω è la velocità angolare in rad/s) e verificare che l'alimentatore possa fornire la corrente richiesta alla tensione operativa con un margine adeguato.
Abbina il tipo di riduttore alle esigenze specifiche della tua applicazione anziché scegliere per impostazione predefinita quello più economico. Per la robotica e il posizionamento di precisione: riduttori epicicloidali a gioco ridotto. Per un movimento generale economico: riduttori a denti diritti. Per il mantenimento del carico senza potenza continua: riduttori a vite senza fine. Per un funzionamento silenzioso in ambienti sensibili: riduttori elicoidali. Per orientamento perpendicolare dell'albero di uscita: rinvii angolari. Considerare il ciclo di lavoro dell'applicazione: un motoriduttore che aziona un trasportatore a servizio continuo necessita di una potenza termica nominale per un funzionamento prolungato, mentre uno utilizzato per l'attuazione intermittente può funzionare in sicurezza con carichi di picco più elevati a causa del tempo di raffreddamento tra le operazioni.
I vincoli fisici di installazione, le condizioni ambientali e i requisiti di interfaccia devono essere verificati prima di finalizzare la selezione del motoriduttore CC. Verificare che il diametro, la lunghezza e le dimensioni della sede della chiavetta dell'albero di uscita siano compatibili con il componente condotto. Controllare le dimensioni della superficie di montaggio del motore e la disposizione dei bulloni rispetto al progetto meccanico. Se il motoriduttore funzionerà in un ambiente umido, polveroso o chimicamente aggressivo, verificare che il grado di protezione IP del motore e del riduttore sia appropriato: IP54 è adeguato per uso industriale interno protetto da spruzzi d'acqua, mentre IP65 o IP67 è richiesto per applicazioni esterne o di lavaggio. Per la lavorazione alimentare o le applicazioni farmaceutiche, l'alloggiamento in acciaio inossidabile e i riduttori riempiti di lubrificante per uso alimentare sono requisiti di conformità necessari.
I motoriduttori CC compaiono in una gamma eccezionalmente ampia di prodotti e sistemi, dai dispositivi di consumo in miniatura alle apparecchiature di automazione industriale pesante. Comprendere dove e come vengono utilizzati fornisce un contesto utile per identificare il tipo di prodotto e le specifiche più appropriati per una nuova applicazione.
Uno dei vantaggi pratici più significativi dei motoriduttori CC rispetto ai sistemi con motori CA è la semplicità e la flessibilità del controllo della velocità e della direzione. L'approccio di controllo differisce tra i motoriduttori CC con spazzole e quelli senza spazzole e la selezione del metodo di controllo appropriato per la propria applicazione è una parte importante della progettazione complessiva del sistema.
La modulazione di larghezza di impulso (PWM) è il metodo standard e più efficiente per controllare la velocità dei motoriduttori CC con spazzole. Invece di ridurre direttamente la tensione del motore (che spreca energia sotto forma di calore in un resistore in serie), PWM applica l'intera tensione di alimentazione al motore in impulsi rapidi, variando il ciclo di lavoro (la proporzione del tempo in cui viene applicata la tensione) per controllare l'erogazione di potenza media. Con un ciclo di lavoro del 50%, il motore riceve metà della tensione media e funziona a circa la metà della velocità; al 100% del ciclo di lavoro funziona alla massima velocità. I moderni circuiti integrati dei driver dei motori (come L298N, DRV8833, TB6612FNG e molti altri) implementano circuiti a ponte H che forniscono sia il controllo della velocità PWM che il controllo della direzione (avanti/indietro) attraverso semplici segnali logici provenienti da un microcontroller, rendendo il controllo della velocità del motoriduttore CC a circuito chiuso ottenibile con un hardware esterno minimo.
I motoriduttori CC senza spazzole richiedono un regolatore elettronico di velocità (ESC) dedicato o un driver del motore BLDC che gestisca la sequenza di commutazione in base al feedback della posizione del rotore proveniente dai sensori ad effetto Hall o al rilevamento EMF posteriore. Questi controller gestiscono la complessa commutazione trifase necessaria per mantenere la rotazione continua in un motore brushless, presentando all'utente un semplice ingresso di riferimento di velocità (tensione analogica, segnale PWM o comunicazione digitale) e gestendo internamente la commutazione sottostante. Molti moderni controller per motori BLDC incorporano anche algoritmi di controllo ad orientamento di campo (FOC) che ottimizzano l'efficienza del motore, la risposta della coppia e le prestazioni a bassa velocità, particolarmente utili per la robotica e le applicazioni servo di precisione in cui è richiesto un controllo della coppia fluido e con larghezza di banda elevata.
I motoriduttori CC sono dispositivi che richiedono una manutenzione relativamente bassa, ma una cura adeguata e una risoluzione sistematica dei problemi prolungano significativamente la durata utile e prevengono guasti evitabili nelle applicazioni critiche.
