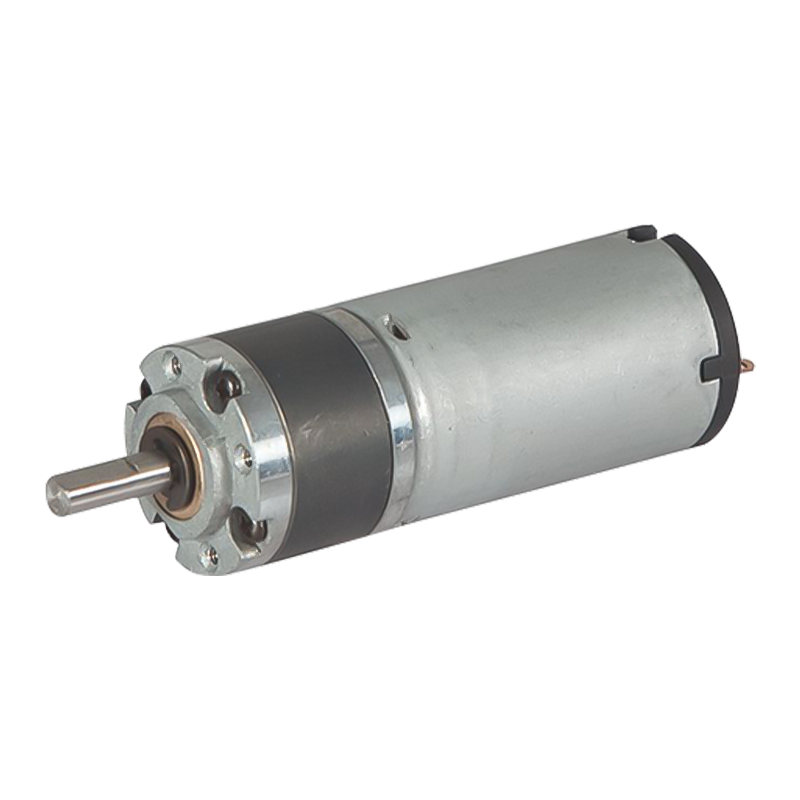

Motoriduttore epicicloidale spazzolato CC a magneti permanenti 22JXF3K/22ZY38 22mm 0,03-0,3N.m

Motoriduttore epicicloidale spazzolato CC a magneti permanenti 22JXF3K/22ZY38 22mm 0,03-0,3N.m

La corona dentata interna del motoriduttore epicicloidale CC a magnete permanente 22JXF3K/22ZY38 è in metallo, con un diametro esterno di 22 mm. Supporta doppie tensioni di 12 V e 24 V e ha una velocità a vuoto di 3000-6000 giri/min, che lo rende adatto a varie applicazioni. Questo prodotto presenta un'elevata coppia di spunto e una capacità di sovraccarico istantanea. Le spazzole entrano direttamente in contatto con il commutatore, fornendo 2-3 volte la coppia nominale all'avvio, rendendolo ideale per scenari che richiedono avviamenti e arresti frequenti o improvvisi aumenti di carico (come utensili elettrici e azionamenti per porte avvolgibili). Inoltre, la coppia in uscita viene ulteriormente amplificata attraverso il rapporto di riduzione, soddisfacendo le esigenze di carichi pesanti (come il controllo delle valvole industriali).

  • Motoriduttore epicicloidale spazzolato CC a magneti permanenti 22JXF3K/22ZY38 22mm 0,03-0,3N.m

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

Riduttore epicicloidale con diametro esterno di 22 mm,

Intervallo di carico consentito: 0,03 N.m~0,3 N.m

Motoriduttore epicicloidale DC PM (materiale della corona dentata: metallo in polvere)

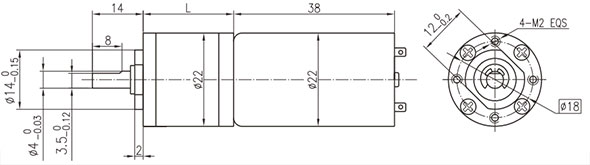

Dimensioni

Dati tecnici del motore

Digitare

Valutato

Voltaggio

VCC

Senza carico

Velocità

giri/min

Senza carico

corrente

mA

Valutato

Velocità

giri/min

Valutato

coppiam

N.m

Uscita

Potenza

W

Valutato

corrente

mA

Stalloo

coppia

mN.m

Stalloo

Corrente

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Dati tecnici del motoriduttore

Configurazione Motore CC 22ZY38B-1230 (Motore CC 22ZY38B-1230)

Rapporto di riduzione

4

4.75

16

19

22

64

76

90

107

256

304

Numero di treni di ingranaggi

1

1

2

2

2

3

3

3

3

4

4

Lunghezza(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocità a vuoto giri/min

750

632

188

158

136

47

39

33

28

12

10

Velocità nominale giri/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Coppia nominale N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Massimo. carico ammissibile in breve tempo, N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Configurazione Motore CC 22ZY38B-1260 (Motore CC 22ZY38B-1260)

Rapporto di riduzione

4

4.75

16

19

22

64

76

90

107

256

304

Numero di treni di ingranaggi

1

1

2

2

2

3

3

3

3

4

4

Lunghezza(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocità a vuoto giri/min

1500

1263

375

316

273

94

79

67

56

23

20

Velocità nominale giri/min

1250

1035

313

263

227

78

66

56

47

20

16

Coppia nominale N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Massimo. carico ammissibile in breve tempo N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

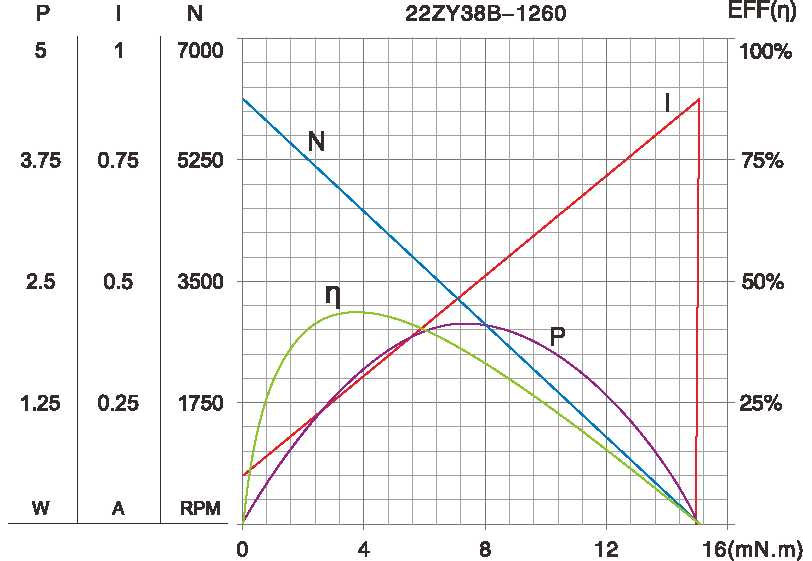

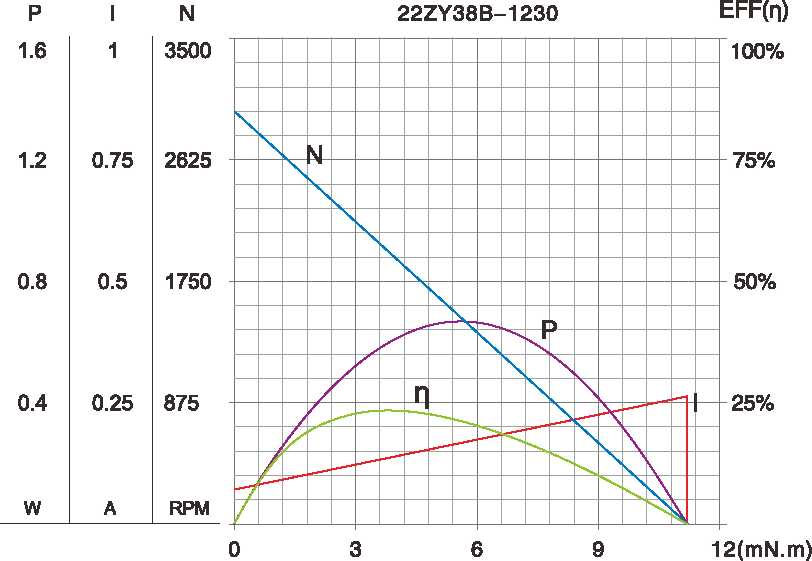

Figura caratteristica del motore

A-2

I parametri tecnici sono soggetti a modifiche senza preavviso.*
