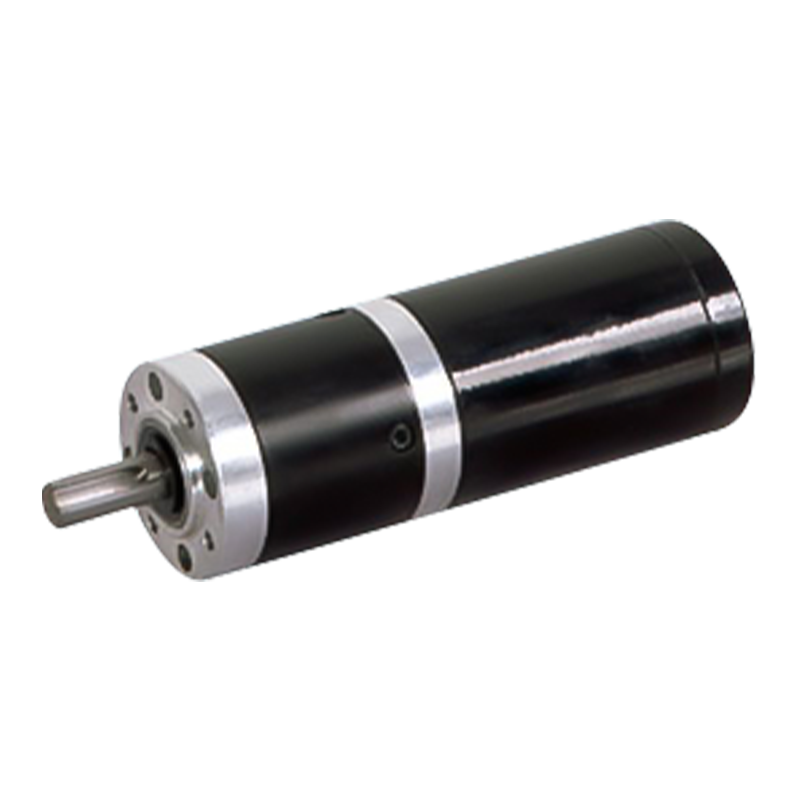

Motoriduttore epicicloidale spazzolato CC a magneti permanenti 45JX100K/45ZYN68 12V/24V 1-10N.m

Motoriduttore epicicloidale spazzolato CC a magneti permanenti 45JX100K/45ZYN68 12V/24V 1-10N.m

Il motoriduttore epicicloidale CC a magneti permanenti 45JX100K/45ZYN68 presenta una struttura di ingranaggio planetario in metallo con un diametro esterno di 42 mm, che combina compattezza e coppia elevata. Intervallo di coppia consentito: 1N.m~10N.m, supporta doppia tensione 12V/24V, adatta a diversi scenari di efficienza energetica.
La potenza di questo prodotto è caratterizzata da una coppia elevata e da un'uscita stabile. Il meccanismo ad ingranaggi planetari può raggiungere un ampio rapporto di trasmissione, ridurre la velocità del motore e convertirlo in una coppia elevata, adatta per azionare carichi che richiedono maggiore forza. La struttura di trasmissione è simmetrica, la forza è uniforme e il funzionamento è regolare, il che può fornire una potenza in uscita stabile e ridurre le fluttuazioni della coppia.

  • Motoriduttore epicicloidale spazzolato CC a magneti permanenti 45JX100K/45ZYN68 12V/24V 1-10N.m

+86 0579-86817938-836

[email protected]

45JX100K/45ZYN68

Cambio rinforzato con diametro esterno di 42 mm,

Intervallo di carico consentito: 13N.m~10N.m

Motoriduttore epicicloidale DC PM (materiale della corona dentata: metallo)

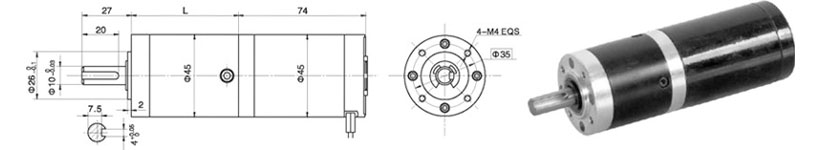

Dimensioni

Dati tecnici del motore

Digitare

Tensione nominale VCC

Velocità a vuoto giri/min

Corrente a vuoto mA

Velocità nominale giri/min

Coppia nominalemN.m

Potenza in uscita W

Corrente nominale mA

Coppia di stallo mN.m

Corrente di stallo A

45ZYN68-2420

24

2000

0.18

1600

42

7

0.5

220

2

45ZYN68-2430

24

3000

0.25

2400

65

16

1.2

300

4.4

45ZYN68-2440

24

4000

0.3

3200

90

30

2

375

6.8

Dati tecnici del motoriduttore

Configurazione Motore CC a terre rare 45ZYN68-2420 (Motore CC a terre rare 45ZYN68-2420)

Rapporto di riduzione

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Numero di treni di ingranaggi

1

1

2

2

2

3

3

3

3

4

4

4

Lunghezza(L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Velocità a vuoto giri/min

539

386

143

105

74

39

28

20

14

11

7.6

5.4

Velocità nominale giri/min

431

309

114

84

59

31

22

16

9.5

8.5

6

4.3

Coppia nominale N.m

0.14

0.2

0.34

0.65

0.92

1.6

2.2

3.1

4.2

5.2

7.3

10

Massimo. carico ammissibile in breve tempo N.m

3

3

12

12

12

25

25

25

25

30

30

30

Configurazione Motore CC a terre rare 45ZYN68-2430 (Motore CC a terre rare 45ZYN68-2430)

Rapporto di riduzione

3.71

5.18

14

19

27

51

71

100

139

189

264

Numero di treni di ingranaggi

1

1

2

2

2

3

3

3

3

4

4

Lunghezza(L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Velocità a vuoto giri/min

809

579

214

158

111

59

42

30

22

16

11

Velocità nominale giri/min

647

463

171

126

89

47

34

24

17

13

9.5

Coppia nominale N.m

0.22

0.3

0.74

1

1.4

2.4

3.4

4.7

6.6

8.1

10

Massimo. carico ammissibile in breve tempo N.m

3

3

12

12

12

25

25

25

25

30

30

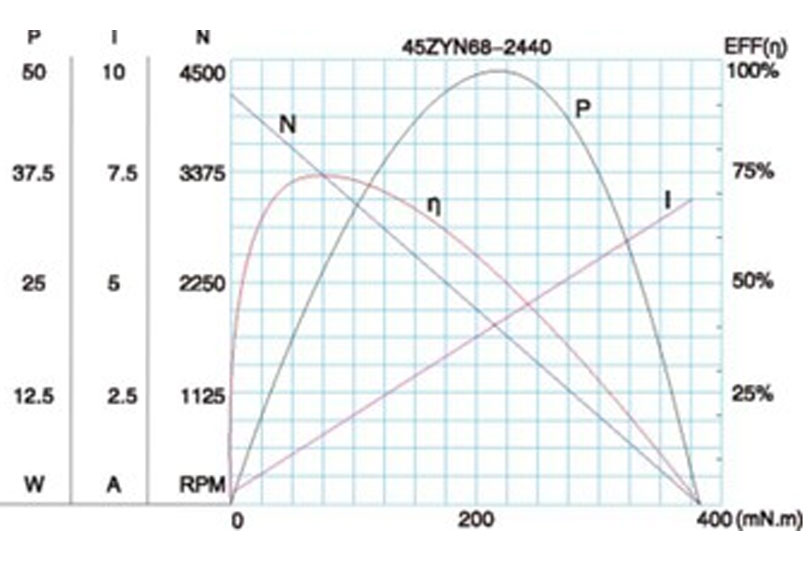

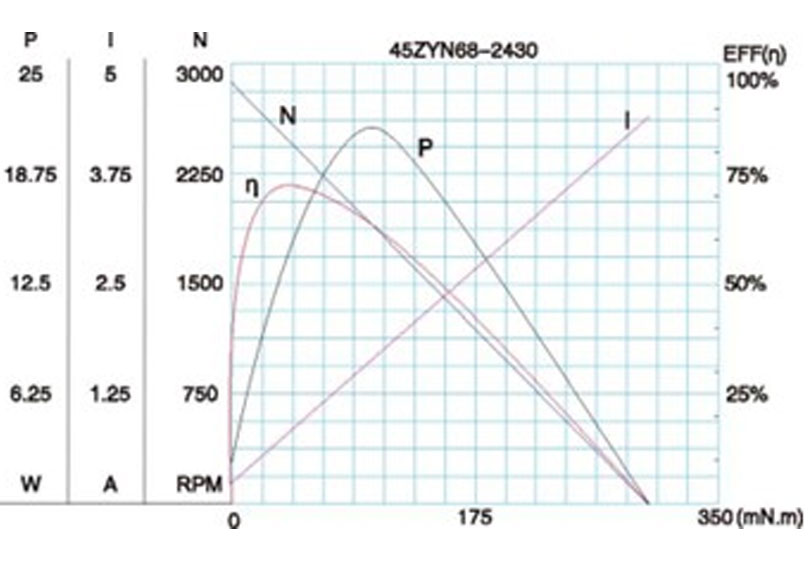

Figura caratteristica del motore

A-24

I parametri tecnici sono soggetti a modifiche senza preavviso.*
