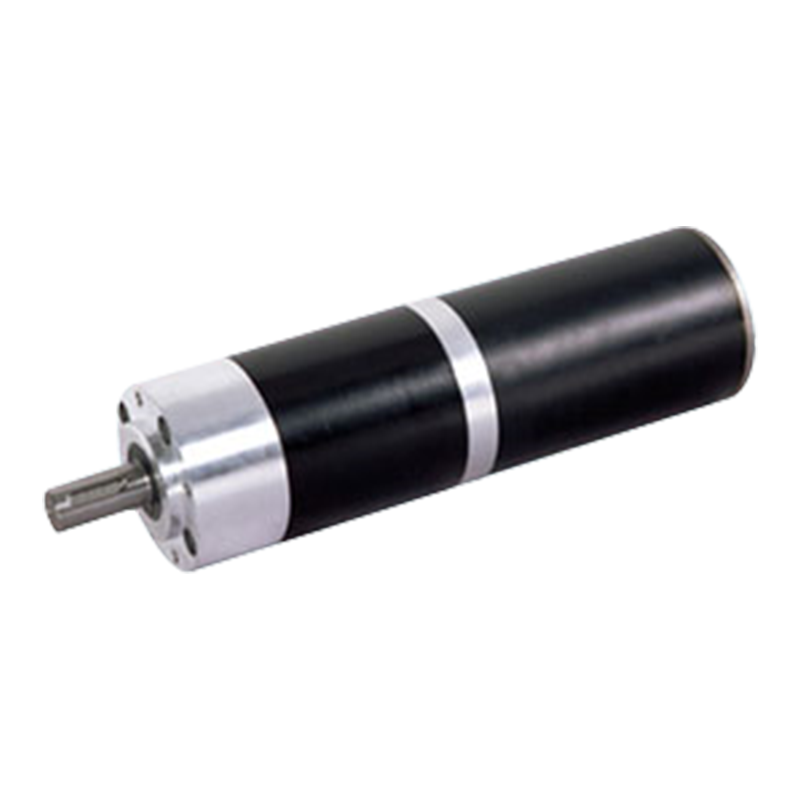

Motoriduttore epicicloidale spazzolato CC a magnete permanente 82JX1200K/80ZY125 82mm 120N.m

Motoriduttore epicicloidale spazzolato CC a magnete permanente 82JX1200K/80ZY125 82mm 120N.m

Il motoriduttore epicicloidale CC a magnete permanente è progettato con compatibilità a doppia tensione 12V/24V per adattarsi a diversi scenari di consumo energetico. La velocità a vuoto di 2000-3500 giri/min e il rapporto di trasmissione 6-71 possono regolare con precisione la coppia di uscita (fino a 120 Nm) e la velocità per soddisfare i requisiti di potenza dagli strumenti di precisione alle attrezzature per carichi pesanti. La combinazione di inerzia del motore di 274-440 kg·cm² e coppia di picco di 4,4 Nm garantisce la resistenza agli urti di carichi improvvisi rispondendo rapidamente con una bassa inerzia (avvio e arresto <3 ms). Il consumo energetico a vuoto della corrente statica di 22-30 mA evidenzia l'elevata efficienza del sistema elettromagnetico.

Il sistema di riduzione adotta una struttura di ingranaggio epicicloidale metallico a maglie multiple e realizza un funzionamento silenzioso grazie al design di condivisione del carico, garantendo la durata del cambio in ambienti difficili come polvere e umidità. La combinazione di telaio metallico compatto (lunghezza 24 mm) e densità di coppia di 120 Nm consente di bilanciare i requisiti contrastanti di elevata potenza in uscita e integrazione del sistema in scenari con vincoli di spazio come linee di produzione automatizzate e apparecchiature mediche.

Il sistema di parametri complessivo punta al doppio standard di affidabilità di livello industriale e precisione del controllo dinamico. È particolarmente adatto per scenari di servoazionamento che richiedono avvio e arresto rapidi, elevata densità di coppia e tolleranza ambientale, come le unità di potenza principali nei giunti dei robot, piattaforme girevoli di precisione e altri campi.

  • Motoriduttore epicicloidale spazzolato CC a magnete permanente 82JX1200K/80ZY125 82mm 120N.m

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

Riduttore planetario con diametro esterno di 82 mm,

Intervallo di carico consentito: 120 N.m

Motoriduttore epicicloidale DC PM (materiale della corona dentata: metallo)

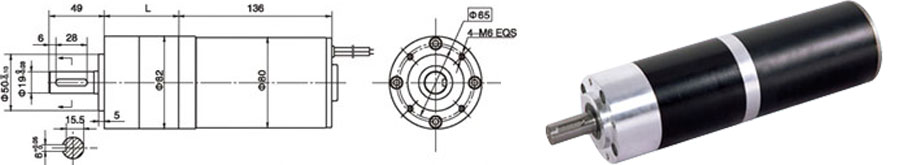

Dimensioni

Dati tecnici del motore

Digitare

Tensione nominale VCC

Velocità a vuoto giri/min

Corrente a vuoto mA

Velocità nominale giri/min

Coppia nominalemN.m

Potenza in uscita W

Corrente nominale mA

Coppia di stallo mN.m

Corrente di stallo A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Dati tecnici del motoriduttore

Configurazione Motore CC 80ZY125-2420 (motore CC 80ZY125-2420)

Rapporto di riduzione

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Numero di treni di ingranaggi

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Lunghezza(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Velocità a vuoto giri/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Velocità nominale giri/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Coppia nominale N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Massimo. carico ammissibile in breve tempo N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Configurazione Motore CC 80ZY125-2435 (motore CC 80ZY125-2435)

Rapporto di riduzione

4

7

14

19

25

32

50

64

71

90

116

152

195

Numero di treni di ingranaggi

1

1

2

2

2

2

3

3

3

3

3

3

3

Lunghezza(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Velocità a vuoto giri/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Velocità nominale giri/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Coppia nominale N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Massimo. carico ammissibile in breve tempo N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

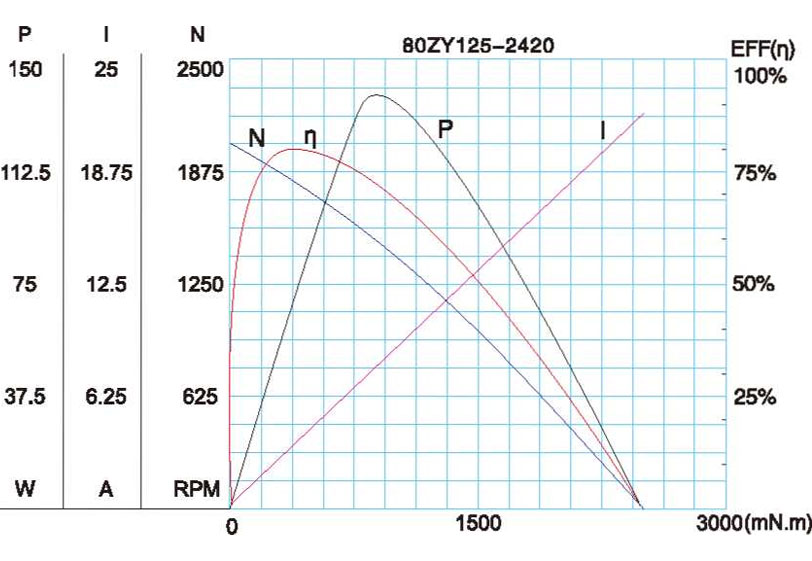

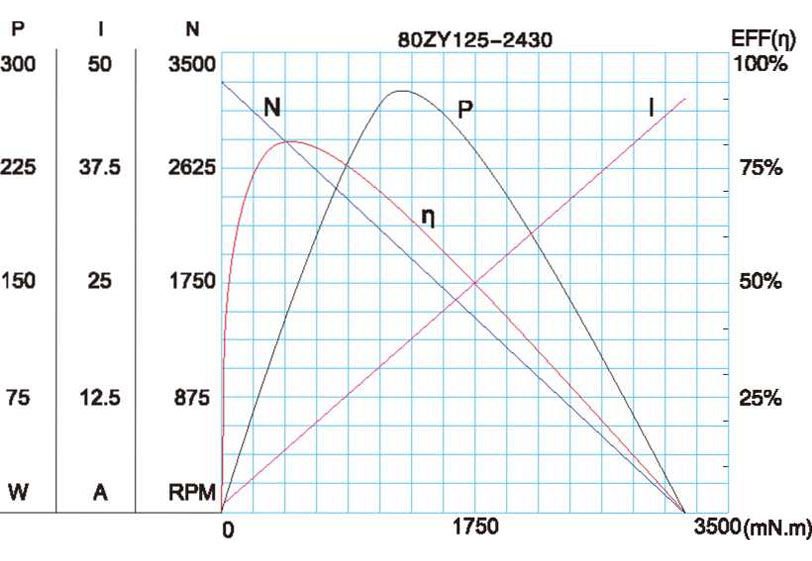

Figura caratteristica del motore

A-34

I parametri tecnici sono soggetti a modifiche senza preavviso.*
