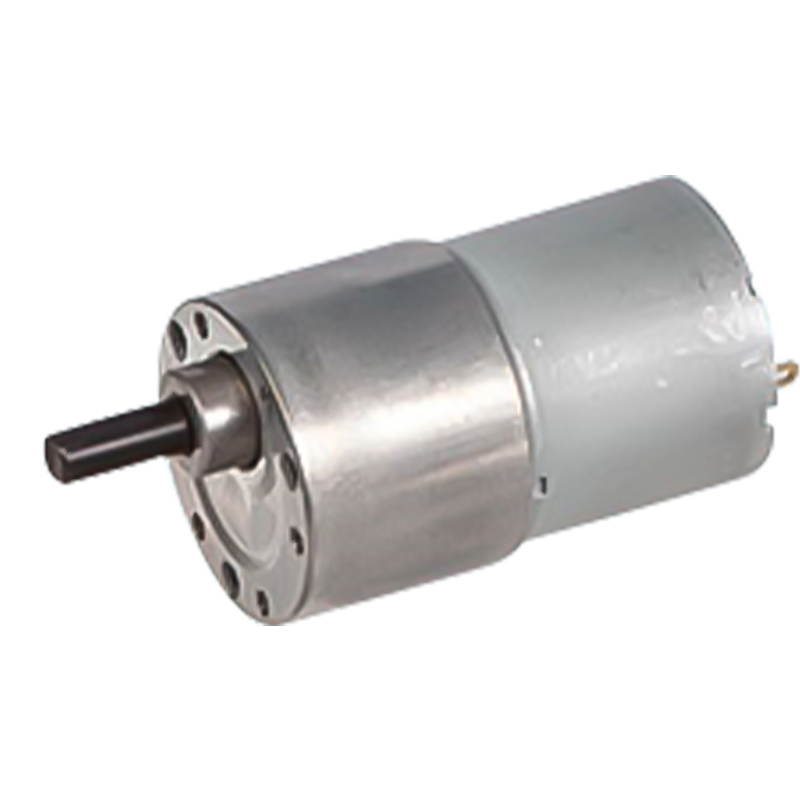

Motoriduttore cilindrico spazzolato CC a magnete permanente 37JB6K/35ZY30 37mm 3000-5000rpm 0.6N.m

Motoriduttore cilindrico spazzolato CC a magnete permanente 37JB6K/35ZY30 37mm 3000-5000rpm 0.6N.m

Intervallo di coppia consentito del prodotto 37JB6K/35ZY30: 0,6 Nm ~ 37 mm, diametro esterno di 37 mm, velocità a vuoto di 3.000-5.000 giri/min, adatto per ambienti a doppia tensione 12 V/24 V.
È composto da un motore a spazzole e un riduttore parallelo e il motore ha una spazzola e un commutatore all'interno. La struttura è relativamente semplice, facile da produrre e mantenere e anche il costo è basso. Il meccanismo ad ingranaggi paralleli può aumentare la coppia in uscita, attraverso una progettazione ragionevole del rapporto di trasmissione, può soddisfare le esigenze di carichi diversi, adatto per apparecchiature che richiedono una coppia elevata, come robot, veicoli elettrici, ecc. L'efficienza della trasmissione ad ingranaggi paralleli è maggiore, il che può trasferire efficacemente la potenza del motore e ridurre la perdita di energia ed è più adatta per alcune occasioni che richiedono un'elevata efficienza energetica.

  • Motoriduttore cilindrico spazzolato CC a magnete permanente 37JB6K/35ZY30 37mm 3000-5000rpm 0.6N.m

+86 0579-86817938-836

[email protected]

37JB6K/35ZY30

Riduttore epicicloidale con diametro esterno di 37 mm,

Intervallo di carico consentito: 0,6 N · m

Motoriduttore a ingranaggi cilindrici CC PM

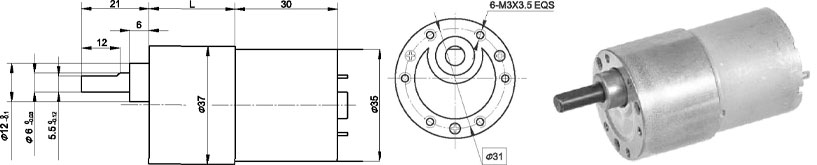

Dimensioni

Dati tecnici del motore

TIPO

Tensione nominale VCC

Velocità a vuoto giri/min

Corrente a vuoto A

Velocità nominale giri/min

Coppia nominale N.m

Potenza in uscita W

Corrente nominale A

Coppia di stallo N.m

Corrente di stallo A

35ZY30-1230

12

3000

60

2400

5

1.2

280

12

0.56

35ZY30-1250

12

5000

80

4300

4

1.8

330

24

1.2

Dati tecnici del motoriduttore

Configurazione Motore CC 35ZY30-1230

Rapporto di riduzione

10

18

30

50

75

100

150

200

250

300

400

500

750

1000

Numero di treni di ingranaggi

2

3

3

4

4

4

5

5

5

5

6

6

6

6

Lunghezza(L) mm

19

21.5

21.5

24

24

24

26.5

26.5

26.5

26.5

29

29

29

29

Velocità a vuoto giri/min

300

167

100

60

40

30

20

15

12

10

7.5

6

4

3

Velocità nominale giri/min

240

133

80

48

32

24

16

12

10

9

7

5

3.2

2.4

Coppia nominale N.m

0.04

0.07

1.11

0.16

0.24

0.33

0.44

0.59

0.6

0.6

0.6

0.6

0.6

0.6

Massimo. carico ammissibile in breve tempo N.m

0.3

0.6

0.6

1.2

1.2

1.2

1.8

1.8

1.8

1.8

1.8

1.8

1.8

1.8

Senso di rotazione

CCW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

Configurazione Motore CC 35ZY30-1250

Rapporto di riduzione

10

18

30

50

75

100

150

200

250

300

400

500

750

1000

Numero di treni di ingranaggi

2

3

3

4

4

4

5

5

5

5

6

6

6

6

Lunghezza(L) mm

19

21.5

21.5

24

24

24

26.5

26.5

26.5

26.5

29

29

29

29

Velocità a vuoto giri/min

500

278

167

100

67

50

33

25

20

16

12

10

6.6

5

Velocità nominale giri/min

430

239

143

86

57

43

29

22

17

14

11.3

9.2

6.3

4.8

Coppia nominale N.m

0.04

0.05

0.1

0.16

0.22

0.29

0.44

0.58

0.6

0.6

0.6

0.6

0.6

0.6

Massimo. carico ammissibile in breve tempo N.m

0.3

0.6

0.6

1.2

1.2

1.2

1.8

1.8

1.8

1.8

1.8

1.8

1.8

1.8

Senso di rotazione

CCW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

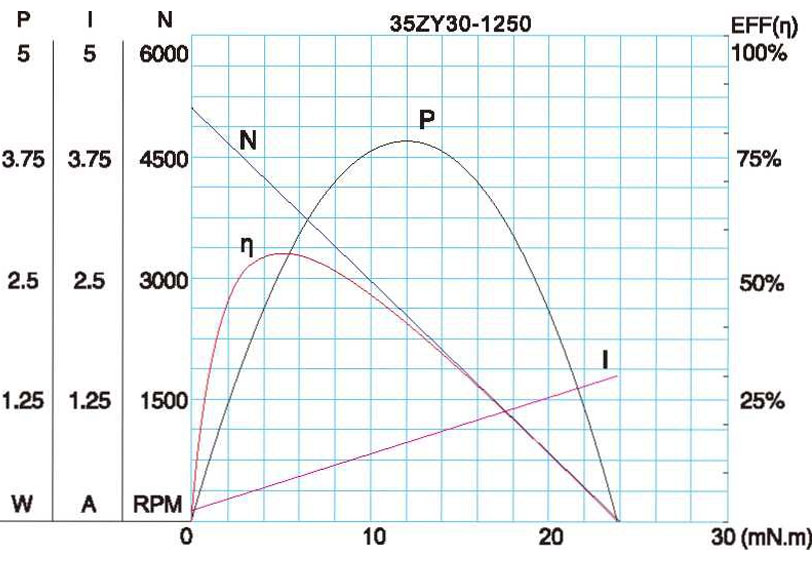

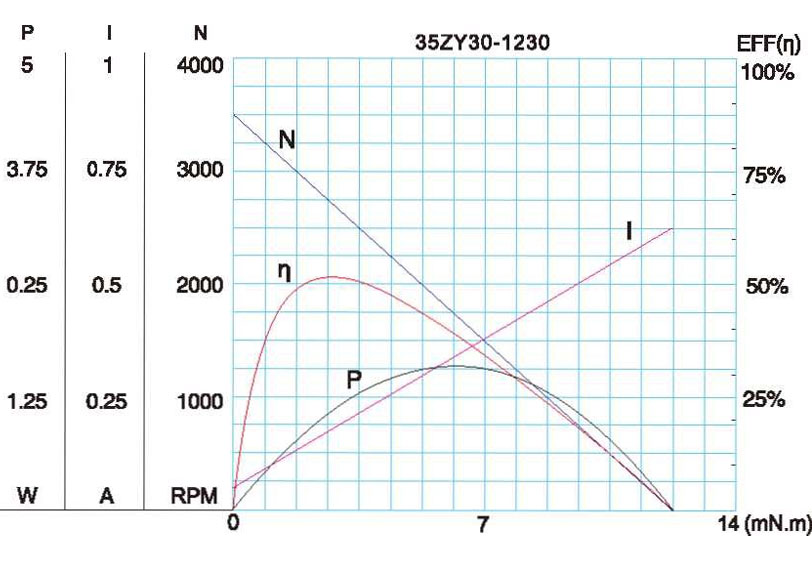

Figura caratteristica del motore

F-2

I parametri tecnici sono soggetti a modifiche senza preavviso.*
