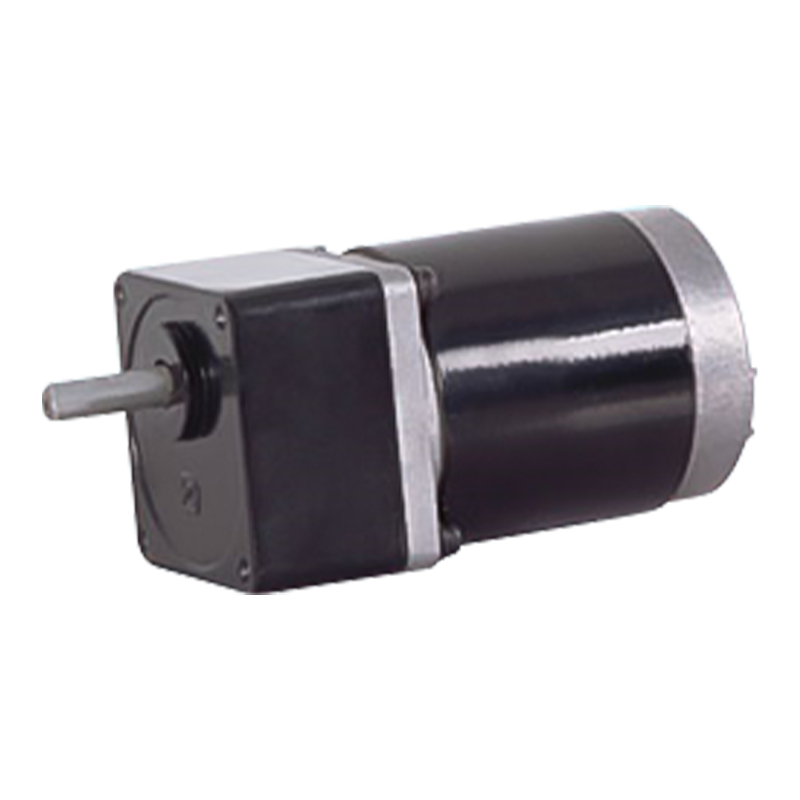

Motoriduttore cilindrico spazzolato stabile a magnete permanente 60JB50K/60ZY75

Motoriduttore cilindrico spazzolato stabile a magnete permanente 60JB50K/60ZY75

Il motoriduttore cilindrico spazzolato stabile a magnete permanente 60JB50K/60ZY75 è una soluzione di azionamento integrata ad alta precisione progettata per applicazioni industriali che richiedono una coppia stabile e un controllo preciso del movimento. Costruito con ingranaggi in lega di acciaio strutturale e cuscinetti volventi di precisione, combina l'efficienza della tecnologia CC a magneti permanenti con una robusta capacità di carico fino a 5,0 N.m. Il sistema di ingranaggi ottimizzato a più stadi garantisce un'eccezionale efficienza di trasmissione della coppia e longevità meccanica, mentre la lavorazione avanzata del profilo dei denti garantisce livelli di rumore estremamente bassi che superano gli standard del settore. Ideale per robotica, linee di produzione automatizzate e apparecchiature mediche, questo motore eccelle in ambienti che richiedono funzionamento continuo e sensibilità al rumore. Il suo design modulare semplifica l'installazione e supporta la compatibilità con diversi protocolli di controllo industriale, consentendo un'integrazione perfetta in sistemi complessi.

  • Motoriduttore cilindrico spazzolato stabile a magnete permanente 60JB50K/60ZY75

+86 0579-86817938-836

[email protected]

60JB50K/60ZY75

Intervallo di carico consentito: 5,0 N.m

Motoriduttore a ingranaggi cilindrici CC PM

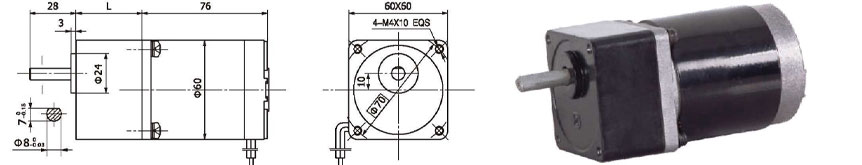

Dimensioni

Cambio integrato da 60 mm, con coppia nominale fino a 5,0 N.m, ingranaggi in acciaio da costruzione legato, tutti dotati di cuscinetti a sfera.

Dati tecnici del motore

TIPO

Tensione nominale VCC

Velocità a vuoto giri/min

Corrente a vuoto A

Velocità nominale giri/min

Coppia nominale N.m

Potenza in uscita W

Corrente nominale A

Coppia di stallo N.m

Corrente di stallo A

60ZY75-2420

24

2000

0.3

1600

50

8

0.8

215

2.1

60ZY75-2430

24

3000

0.4

2400

70

17

1.2

296

5

60ZY75-2440

24

4000

0.5

3200

90

30

2.2

404

8.5

Dati tecnici del motoriduttore

Configurazione Motore CC 60ZY75-2420 (Motore CC 60ZY75-2420)

Rapporto di riduzione

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Numero di treni di ingranaggi

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Lunghezza(L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Velocità a vuoto giri/min

667

400

267

200

160

133

80

67

40

27

22

20

17

13

Velocità nominale giri/min

533

320

213

160

128

106

64

53

32

21

18

16

13

10.5

Coppia nominale N.m

0.13

0.22

0.33

0.44

0.55

0.66

1

1.2

2

2.7

3.1

3.6

4.3

5

Massimo. carico ammissibile in breve tempo N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Senso di rotazione

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

Configurazione Motore CC 60ZY75-2430 (Motore CC 60ZY75-2430)

Rapporto di riduzione

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Numero di treni di ingranaggi

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Lunghezza(L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Velocità a vuoto giri/min

1000

600

400

300

240

200

120

100

60

40

33

30

25

20

Velocità nominale giri/min

800

480

320

240

192

160

96

80

48

32

26

24

20

16

Coppia nominale N.m

0.17

0.28

0.42

0.56

0.7

0.85

1.2

1.5

2.5

3.8

4.5

5

5

5

Massimo. carico ammissibile in breve tempo N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Senso di rotazione

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

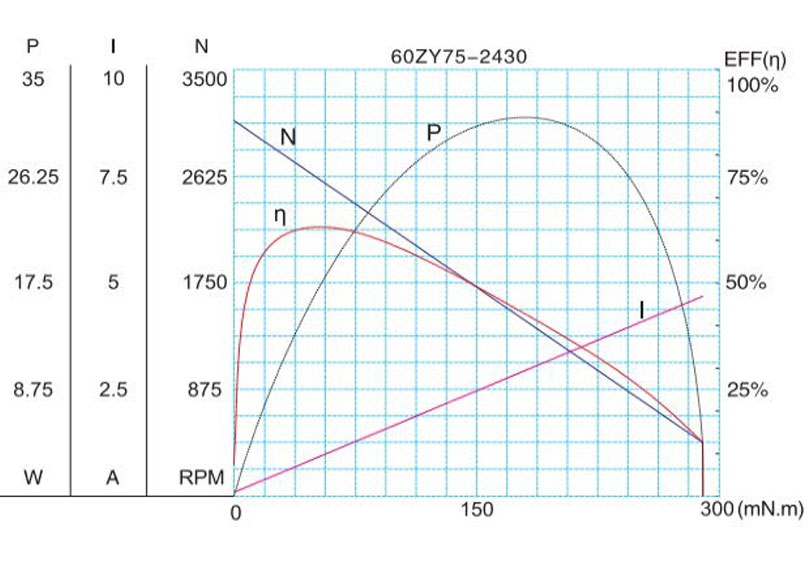

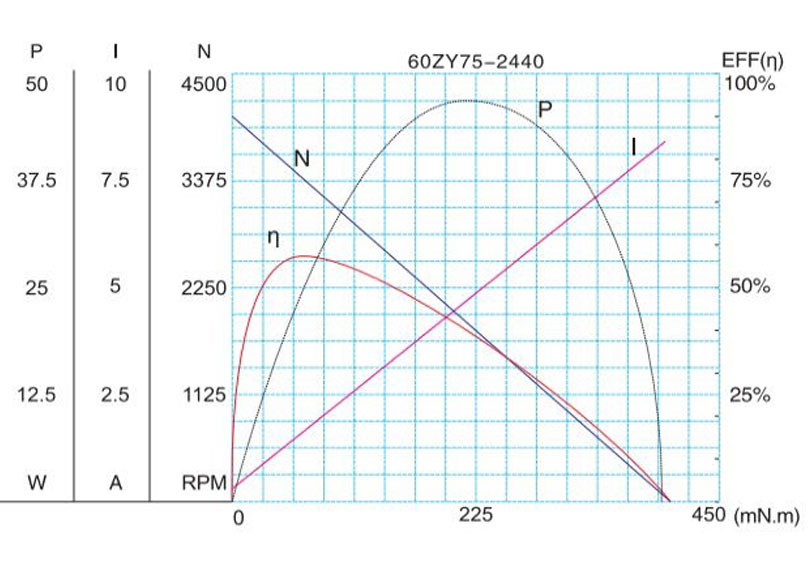

Figura caratteristica del motore

F-8

I parametri tecnici sono soggetti a modifiche senza preavviso.*
