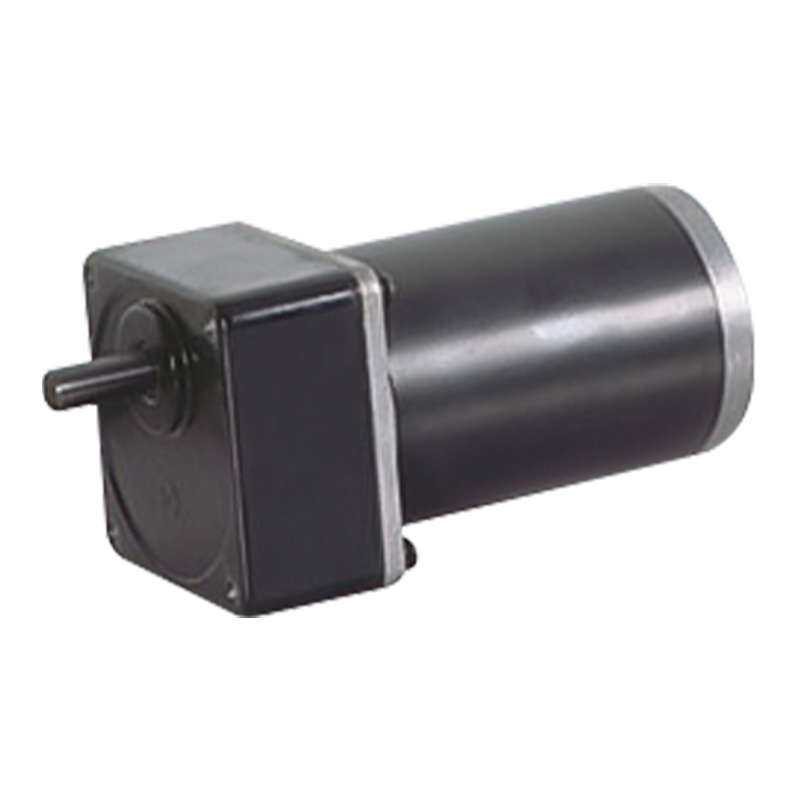

Motoriduttore cilindrico spazzolato CC a magnete permanente 80JB100K/80ZY115 PWM 10N.m

Motoriduttore cilindrico spazzolato CC a magnete permanente 80JB100K/80ZY115 PWM 10N.m

L'80JB100K/80ZY115 è un riduttore epicicloidale da 80 mm ad alte prestazioni progettato per un'ampia gamma di applicazioni che richiedono un controllo preciso della coppia. Con un carico consentito di 10 Nm, il cambio offre efficienza di trasmissione e durata.
La velocità può essere controllata direttamente regolando la tensione di ingresso e la regolazione della velocità è semplice (come la regolazione della tensione PWM), senza algoritmi di controllo complessi ed è adatta a requisiti di regolazione della velocità a basso costo. Combinato con un sensore di posizione e un sistema di controllo adeguati, il motoriduttore parallelo con spazzole può ottenere un controllo della posizione più accurato. Nel collegamento di posizionamento della linea di produzione automatizzata, le parti meccaniche possono essere posizionate con precisione nella posizione specificata, migliorando il grado di automazione e la precisione della produzione.

  • Motoriduttore cilindrico spazzolato CC a magnete permanente 80JB100K/80ZY115 PWM 10N.m

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Flangia di carico consentita: 10N.m

Motoriduttore a ingranaggi cilindrici CC PM

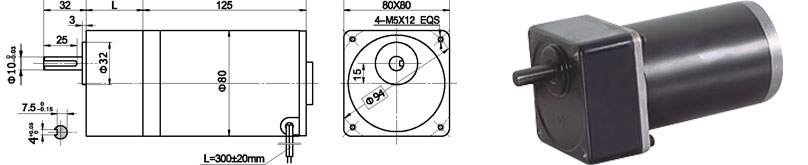

Dimensioni

Cambio integrato da 80 mm, con coppia nominale fino a 10,0 N.m, ingranaggi in lega di acciaio da costruzione, tutti dotati di cuscinetti a sfera.

Dati tecnici del motore

TIPO

Tensione nominale VCC

Velocità a vuoto giri/min

Corrente a vuoto A

Velocità nominale giri/min

Coppia nominale N.m

Potenza in uscita W

Corrente nominale A

Coppia di stallo N.m

Corrente di stallo A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Dati tecnici del motoriduttore

Configurazione Motore CC 80ZY115-2420 (motore CC 80ZY115-2420)

Rapporto di riduzione

3

5

7.5

10

12.5

15

25

30

50

Numero di treni di ingranaggi

2

2

2

2

2

2

3

3

3

Lunghezza(L) mm

32

32

32

32

32

32

43

43

43

Velocità a vuoto giri/min

667

400

267

200

160

133

80

67

40

Velocità nominale giri/min

567

340

227

170

136

113

68

57

34

Coppia nominale N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Massimo. carico ammissibile in breve tempo N.m

15

15

15

15

15

15

30

30

30

Senso di rotazione

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Configurazione Motore CC 80ZY115-2430 (motore CC 80ZY115-2430)

Rapporto di riduzione

3

5

7.5

10

12.5

15

25

30

50

Numero di treni di ingranaggi

2

2

2

2

2

2

3

3

3

Lunghezza(L) mm

32

32

32

32

32

32

43

43

43

Velocità a vuoto giri/min

1000

600

400

300

240

200

120

100

60

Velocità nominale giri/min

800

520

347

260

208

173

104

87

52

Coppia nominale N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Massimo. carico ammissibile in breve tempo N.m

15

15

15

15

15

15

30

30

30

Senso di rotazione

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

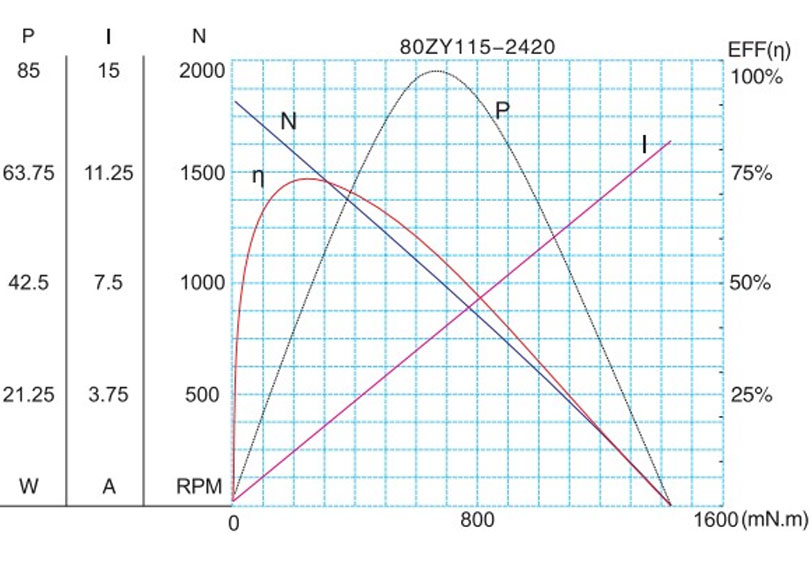

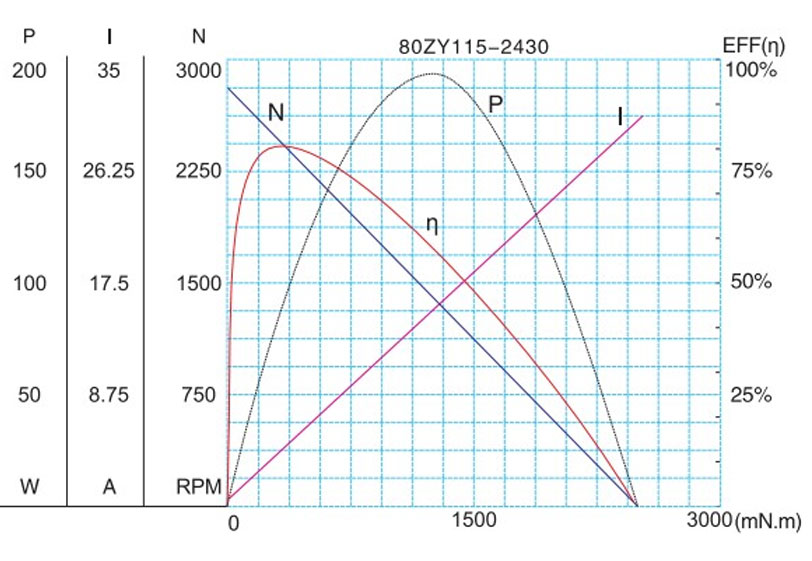

Figura caratteristica del motore

F-13

I parametri tecnici sono soggetti a modifiche senza preavviso.*
