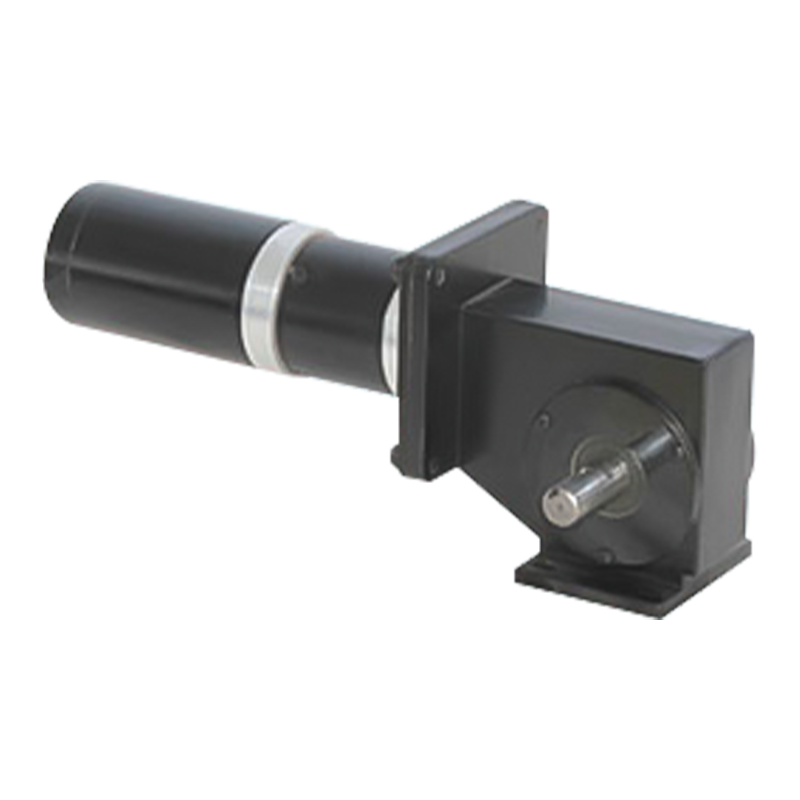

Motoriduttore a vite senza fine spazzolato a magnete permanente con rapporto di trasmissione elevato 90JW/60JX/60ZY

Motoriduttore a vite senza fine spazzolato a magnete permanente con rapporto di trasmissione elevato 90JW/60JX/60ZY

Il riduttore a turbina CC a magnete permanente 90JW / 60JX / 60ZY è una configurazione mista, davanti al riduttore a vite senza fine è configurato con riduttore 60JX, motore CC 60ZY, per aumentare il rapporto di trasmissione totale, ottenere una velocità inferiore. Il rapporto di riduzione totale è il prodotto del rapporto di riduzione dei due riduttori.
La trasmissione con ingranaggio a vite senza fine può raggiungere un rapporto di trasmissione maggiore, generalmente compreso tra 5 e 80 e anche superiore, il che fa sì che il motoriduttore a vite senza fine con spazzole possa convertire l'uscita a bassa coppia ad alta velocità del motore in un'uscita a coppia elevata a bassa velocità per soddisfare le esigenze di trasmissione di diverse apparecchiature. Il meccanismo a vite senza fine ha le caratteristiche di una struttura compatta e può raggiungere un ampio rapporto di trasmissione in uno spazio ridotto, rendendo il volume complessivo del motoriduttore a vite senza fine piccolo e facile da installare in apparecchiature con spazio limitato. Durante il processo di trasmissione, il contatto tra l'ingranaggio a vite senza fine e la superficie del dente a vite senza fine è continuo, la trasmissione è regolare, il rumore è basso e l'apparecchiatura può fornire una potenza in uscita più stabile, adatta per le occasioni con requisiti elevati per il funzionamento regolare.

  • Motoriduttore a vite senza fine spazzolato a magnete permanente con rapporto di trasmissione elevato 90JW/60JX/60ZY

+86 0579-86817938-836

[email protected]

90JW/60JX/60ZY

Intervallo di carico consentito: 20N.m

Motoriduttore a vite senza fine PM CC

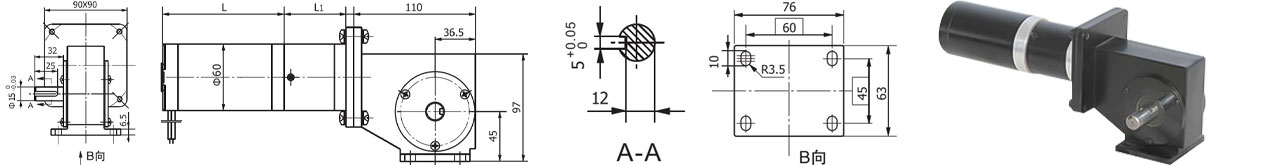

Dimensioni

La configurazione mista, il riduttore epicicloidale 60OD e il motore PMDC 600D sono dotati nella parte anteriore del riduttore a vite senza fine per aumentare il rapporto di trasmissione totale e ottenere una velocità inferiore. Il rapporto totale è uguale al prodotto dei due rapporti di trasmissione.

Osservazioni: il prodotto standard è l'albero di uscita sinistro, l'albero di uscita destro è disponibile su richiesta.

Dati tecnici del motoriduttore

Velocità nominale (giri/min)

14

11

8

6

4

2

Coppia nominale (N.m)

9

12

20

20

20

20

Rapporto del riduttore a vite senza fine

1:25

1:32

1:25

1:25

1:25

1:25

Rapporto del riduttore epicicloidale

1:4.25

1:4.25

1:13

1:18

1:15

1:47

Rapporto combinato

1:106

1:136

1:325

1:450

1:375

1:1175

Motore a corrente continua

60ZY105-2420

60ZY105-2420

60ZY105-2430

60ZY105-2430

60ZY105-2420

60ZY75-2430

Lunghezza del motore

110

110

110

110

110

80

Lunghezza riduttore epicicloidale

45.5

45.5

45.5

45.5

45.5

56.5
