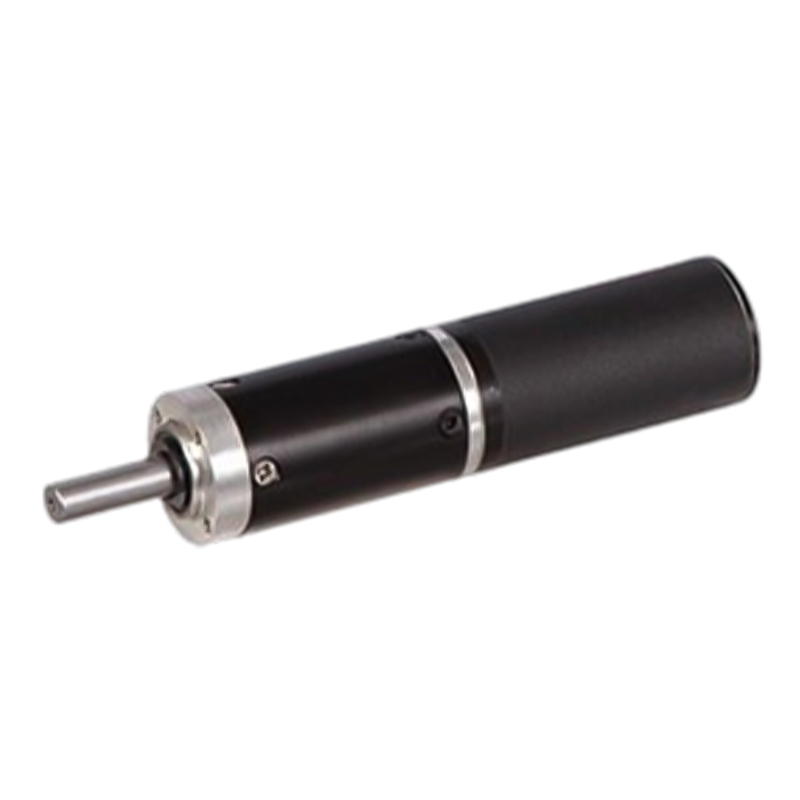

Motoriduttore epicicloidale CC senza spazzole 22JX10K/22ZWN45 22mm 7000 giri/min

Motoriduttore epicicloidale CC senza spazzole 22JX10K/22ZWN45 22mm 7000 giri/min

Il motoriduttore epicicloidale CC brushless 22JX10K/22ZWN45 utilizza un anello interno in metallo con un diametro esterno di 22 mm, che consente un intervallo di coppia di 0,05 N.m~0,5 N.m e una velocità a vuoto di 7000 giri/min.
Attraverso l'ingranaggio multistadio, è possibile ottenere un rapporto di decelerazione elevato in un volume ridotto (ad esempio fino a 9000:1 in quattro fasi) e la coppia di uscita è ampia e distribuita uniformemente, adatta a scenari con spazio limitato come giunti di robot e apparecchiature di automazione. Il rotore del motore brushless utilizza magneti permanenti, che sono più sottili e leggeri e, combinato con la disposizione compatta degli ingranaggi planetari, la struttura complessiva è più piccola.

  • Motoriduttore epicicloidale CC senza spazzole 22JX10K/22ZWN45 22mm 7000 giri/min

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

Riduttore epicicloidale con diametro esterno di 22 mm,

Intervallo di carico consentito: 0,05 N.m~0,5 N.m

Motoriduttore epicicloidale BLDC (materiale della corona dentata: metallo)

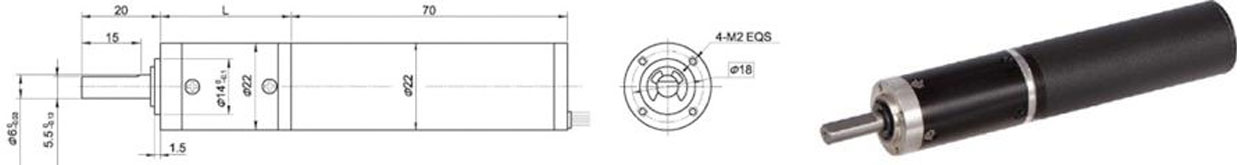

Dimensioni

Motore DC brushless trifase a 10 poli, con driver esterno

Dati tecnici del motore brushless

TIPO

Numero di poli

Numero di fasi

Tensione VCC

Velocità a vuoto giri/min

Velocità giri/min

Coppia mN.m

Potenza W

Coppia mN.m

Corrente A

Resistenza linea-linea in ohm

Induttanza linea-linea mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Dati tecnici del motoriduttore brushless

Configurazione Motore BLDC 22ZWN45-2470 (Motore BLDC 22ZWN45-2470)

Rapporto di riduzione

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Numero di treni di ingranaggi

1

1

2

2

2

3

3

3

3

4

4

4

Lunghezza(L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Velocità a vuoto giri/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Velocità nominale rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Coppia nominale N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Massimo. carico ammissibile in breve tempo N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
