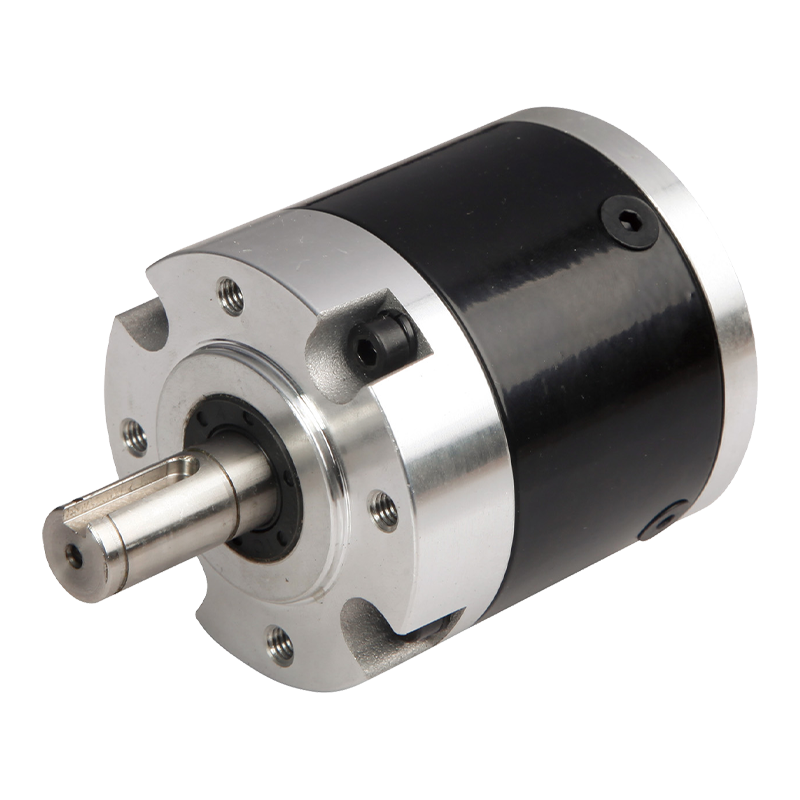

Riduttore epicicloidale a basso rumore 56JXL300K 56mm 300N

Riduttore epicicloidale a basso rumore 56JXL300K 56mm 300N

Il riduttore epicicloidale a bassa rumorosità 56JXL300K è un prodotto ad alte prestazioni progettato specificamente per applicazioni ad alta precisione e bassa rumorosità. Questo cambio è dotato di una struttura di ingranaggio epicicloidale a bassa rumorosità con denti elicoidali da 56 mm, che consente un intervallo di coppia da 3 Nm a 30 Nm, rendendolo adatto a varie apparecchiature di automazione industriale e macchinari di precisione. Il materiale dell'alloggiamento è costituito da denti elicoidali in metallo e plastica, garantendo robustezza e durata. Il tipo di cuscinetto dell'albero di uscita è a rotolamento, con un carico radiale massimo consentito di 200 N e un carico assiale massimo consentito di 100 N. Il gioco radiale dell'albero è inferiore a 0,04 mm e il gioco assiale è inferiore a 0,3 mm, con un gioco a vuoto di 1,5°. La forza massima di inserimento a pressione dell'albero è di 300 N, garantendo un funzionamento stabile in condizioni di carico elevato. I parametri del rapporto di trasmissione includono gli stadi uno, due, tre e quattro, corrispondenti a diverse efficienze di trasmissione e coppie di tolleranza nominali, che soddisfano i requisiti di vari scenari applicativi. L'intervallo di temperatura operativa è compreso tra -10°C e 80°C, con un'umidità ambientale operativa compresa tra il 20% e l'85% di umidità relativa e una velocità di ingresso consigliata non superiore a 4.000 giri/min.

  • Riduttore epicicloidale a basso rumore 56JXL300K 56mm 300N

+86 0579-86817938-836

[email protected]

Riduttore epicicloidale da 56 mm 56JXL300K

Riduttore planetario a basso rumore a denti elicoidali da 56 mm,

Intervallo di carico consentito: 3N.m〜30N.m

Riduttore epicicloidale a basso rumore

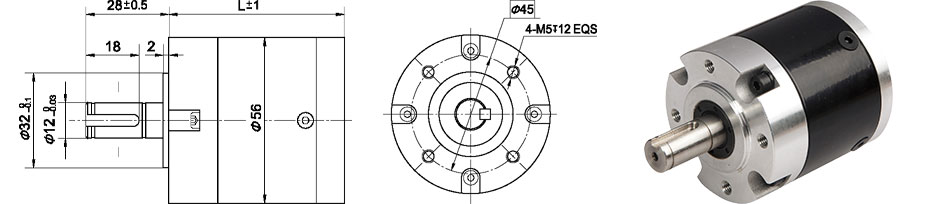

Dimensioni

Parametro

Parametro del rapporto di trasmissione

Rapporto di trasmissione

Dimensione L

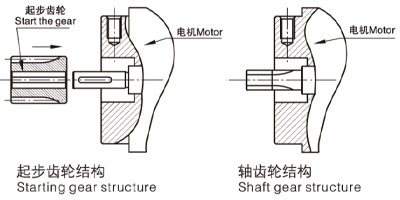

Denti dell'asse, struttura iniziale

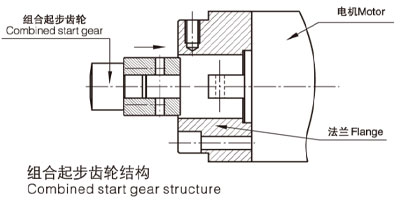

Struttura iniziale combinata

Fase1

4.2~9

47

64

Fase2

15~38

59

72

Fase3

54~163

78

91

Fase4

196-691

90

103

Parametro

Parametro

Fase1

Fase2

Fase3

Fase4

Efficienza della trasmissione

0.9

0.81

0.73

0.66

Coppia di tolleranza nominale

3N.m

12N.m

20N.m

30N.m

Coppia massima di tolleranza momentanea

Tre volte la coppia nominale

Temperatura operativa

-10℃~80℃

Umidità ambientale operativa

20%~85%UR

Consiglia la velocità di ingresso

≤4000 giri/min

Direzione di ingresso e uscita

Stessa direzione

Dati tecnici

Materiale dell'alloggiamento

Meta"Elicoidale in plastica

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dalla flangia)

≤200 N

Massimo. carico assiale dell'albero

≤100N

Gioco radiale dell'albero (vicino alla flangia)

≤0,04 mm

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

≤1,5°

Forza di inserimento dell'albero, max

≤300N

Schema di abbinamento del motore

Modulo

N. di denti

Fase1

Fase2

Fase3

Fase 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
