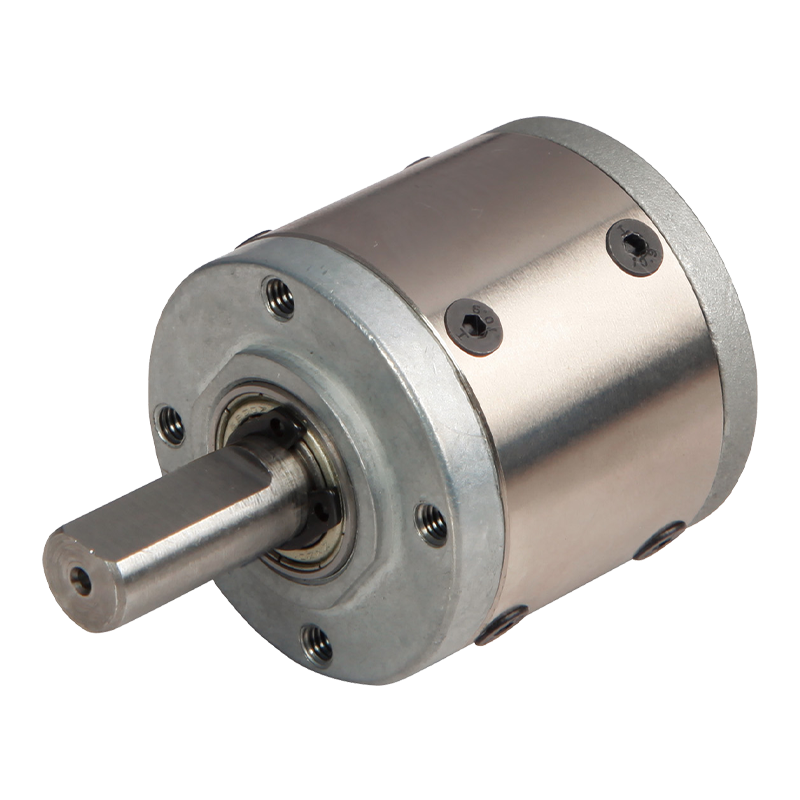

Riduttore epicicloidale 42JX100K 42mm 1-10N.m

Riduttore epicicloidale 42JX100K 42mm 1-10N.m

Il riduttore epicicloidale 42JX100K è un riduttore epicicloidale da 42 mm ad alte prestazioni progettato per varie applicazioni che richiedono un controllo preciso della coppia. L'intervallo di carico massimo consentito di questo cambio va da 1 N.m a 10 N.m, soddisfacendo diversi requisiti di carico. Il materiale dell'ingranaggio interno è costituito da metallo di tipo E e polvere metallica di tipo F, garantendo elevata precisione e durata. I cuscinetti dell'albero di uscita utilizzano cuscinetti volventi e cuscinetti a sfere, con un carico radiale massimo consentito di 80 N e un carico assiale massimo consentito di 30 N. Il gioco radiale e assiale sono controllati rispettivamente entro 0,06 mm e 0,3 mm, garantendo funzionamento regolare e precisione. Inoltre, l'efficienza di trasmissione di questo cambio arriva fino al 90%, con una coppia di tolleranza nominale di 1 Nm e una coppia di tolleranza istantanea pari a tre volte la coppia nominale. L'intervallo di temperatura operativa va da -10 ℃ a 80 ℃, con un intervallo di utilizzo dell'umidità relativa dal 20% all'85% di umidità relativa. La velocità di ingresso consigliata è ≤4000 giri/min e la direzione di ingresso e uscita è la stessa. Questi parametri rendono il riduttore epicicloidale 42JX100K ampiamente applicabile nell'automazione industriale, nelle attrezzature per macchinari e in altri campi.

  • Riduttore epicicloidale 42JX100K 42mm 1-10N.m

+86 0579-86817938-836

[email protected]

Riduttore epicicloidale con motore CC da 42 mm 42JX100K

Riduttore epicicloidale da 42 mm,

Intervallo di carico consentito: 1 N.m〜10N.m

Riduttore planetario

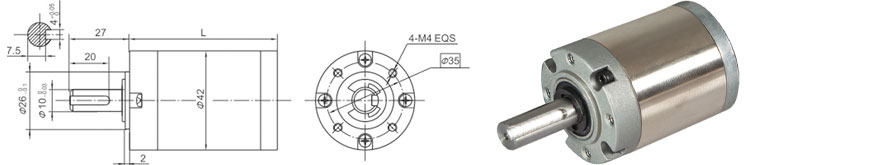

Dimensioni

Parametro

Parametro del rapporto di trasmissione

Rapporto di trasmissione

Dimensione L

Fase1

3.7 ~ 5.2

31.5

Fase2

14~27

42.1

Fase3

51~139

52.5

Fase4

189-720

62.9

Parametro

Parametro

Fase1

Fase2

Fase3

Fase4

Efficienza della trasmissione

90%

81%

73%

66%

Coppia di tolleranza nominale

1 Nm

4N.m

8N.m

10N.m

Coppia massima di tolleranza momentanea

Tre volte la coppia nominale

Temperatura operativa

-10℃~80℃

Umidità ambientale operativa

20% ~85%UR

Consiglia la velocità di ingresso

≤4000 giri/min

Direzione di ingresso e uscita

Stessa direzione

Dati tecnici

Materiale dell'alloggiamento

Tipo E: Metallo Tipo F: Metallo in polvere

Cuscinetto in uscita

Cuscinetti a sfere

Massimo. Carico radiale (12 mm dalla flangia)

≤80N

Massimo. carico assiale dell'albero

≤30N

Gioco radiale dell'albero (vicino alla flangia)

≤0,06 mm

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

≤1,5°

Forza di inserimento dell'albero, max

≤150N
