Casa / Prodotto / Cambio / Cambio cilindrico / 70JB80K Cambio con ingranaggio cilindrico quadrato piccolo da 70 mm

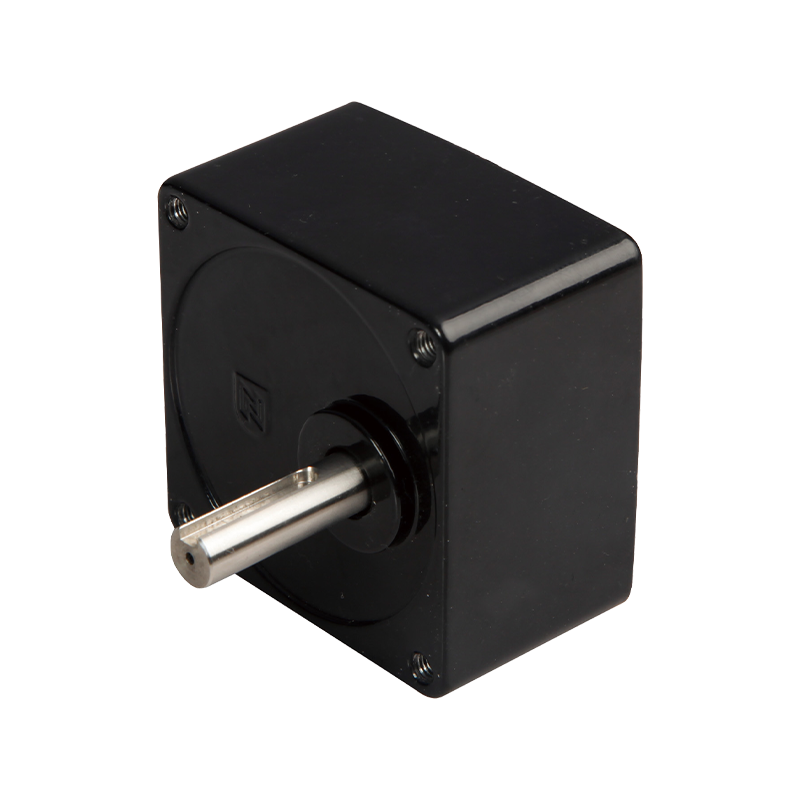

70JB80K Cambio con ingranaggio cilindrico quadrato piccolo da 70 mm

70JB80K Cambio con ingranaggio cilindrico quadrato piccolo da 70 mm

Il riduttore a ingranaggi cilindrici piccoli da 70 mm 70JB80K è un riduttore a ingranaggi quadrati ad alte prestazioni progettato per applicazioni che richiedono un controllo preciso della coppia. Questo prodotto consente un intervallo di coppia massimo di 8 Nm, garantendo efficienza di trasmissione e durata. Il cuscinetto dell'albero di uscita è progettato con cuscinetti volventi, in grado di sopportare un carico radiale massimo di 100 N e un carico assiale massimo di 40 N, garantendo un funzionamento stabile in condizioni di carico elevato. Il gioco radiale e assiale sono controllati rispettivamente entro 0,08 mm e 0,4 mm, garantendo una trasmissione accurata. Il gioco a vuoto non supera i 2°, esaltando ulteriormente la fluidità e la precisione della trasmissione. La direzione di ingresso e uscita può essere selezionata uguale o inversa in base ai diversi scenari applicativi. L'intervallo di temperatura operativa è compreso tra -10°C e 80°C e l'umidità ambientale operativa è compresa tra il 20% e l'85% di umidità relativa, garantendo un funzionamento affidabile in varie condizioni ambientali. La velocità di ingresso consigliata non supera i 3000 giri/min, per garantire prestazioni e longevità.

  • 70JB80K Cambio con ingranaggio cilindrico quadrato piccolo da 70 mm

+86 0579-86817938-836

[email protected]

Cambio con ingranaggio cilindrico piccolo da 70 mm 70JB80K

Cambio cilindrico da 70 mm,

Intervallo di carico consentito: 8N.m

Cambio cilindrico

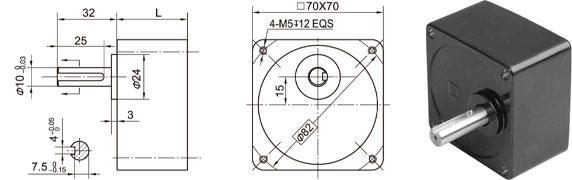

Dimensioni

Parametro

Parametro del rapporto di trasmissione

Rapporto di trasmissione

Dimensione L

Fase1

5~18

32

Fase2

20~50

42

Fase3

60~200

Parametro

Parametro

Fase2

Fase3

Fase4

Efficienza della trasmissione

81%

73%

66%

Coppia di tolleranza nominale

2N.m

4N.m

8N.m

Direzione di ingresso e uscita

Stessa direzione

Direzione inversa

Stessa direzione

Coppia massima di tolleranza momentanea

Due volte la coppia nominale

Temperatura operativa

-10℃~80℃

Umidità ambientale operativa

20%~85%UR

Consiglia la velocità di ingresso

≤3000 giri/min

Dati tecnici

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dall'estremità dell'albero)

≤100N

Massimo. carico assiale dell'albero

≤40N

Gioco radiale dell'albero (vicino alla flangia)

≤0,08 mm

Gioco assiale dell'albero

≤0,4 mm

Gioco a vuoto

≤ 2°

Forza di inserimento dell'albero, max

≤180N
