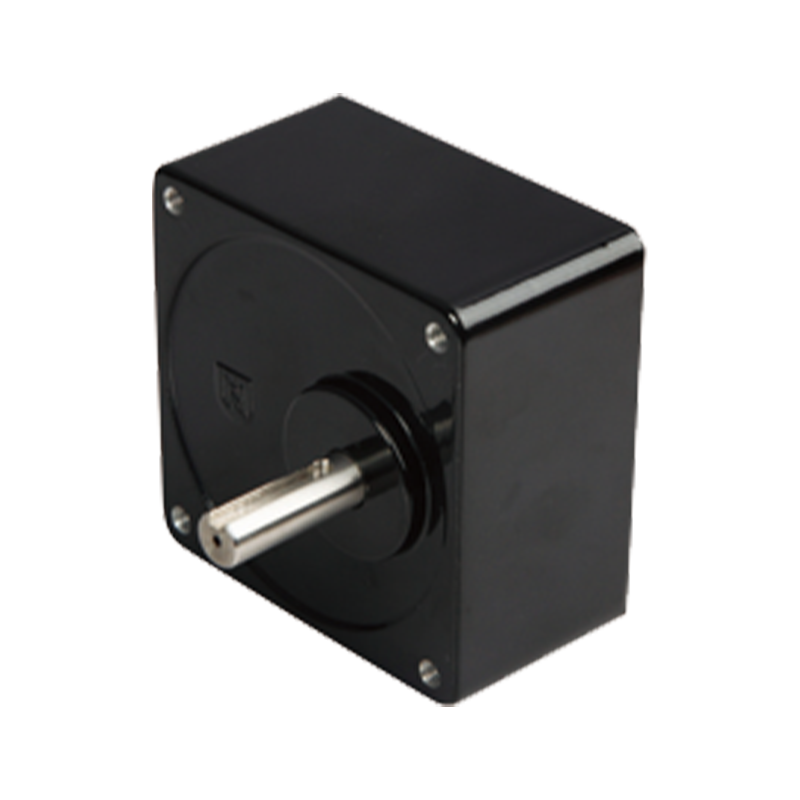

Cambio con ingranaggio cilindrico 90JB200K 90mm 20N.m

Cambio con ingranaggio cilindrico 90JB200K 90mm 20N.m

Il 90JB200K è un riduttore a ingranaggi quadrati ad alte prestazioni per una varietà di applicazioni che richiedono un controllo preciso della coppia. Con un intervallo di coppia massima consentita di 20 Nm, il prodotto offre efficienza di trasmissione e durata.
La trasmissione ad ingranaggi nella scatola degli ingranaggi paralleli è un processo di ingranamento continuo e il trasferimento del carico tra i denti adiacenti è regolare. In particolare, il cambio parallelo a ingranaggi cilindrici elicoidali, grazie alle caratteristiche di ingranamento dei denti elicoidali, fa aumentare il numero di denti impegnati contemporaneamente e la distribuzione del carico è più uniforme, il che migliora ulteriormente la scorrevolezza del funzionamento. Una buona precisione di produzione e qualità di assemblaggio possono garantire la precisione di ingranamento degli ingranaggi e ridurre la generazione di vibrazioni e rumore. In condizioni operative normali, il riduttore parallelo presenta livelli di vibrazioni e rumore relativamente bassi, garantendo una trasmissione di potenza stabile all'apparecchiatura.

  • Cambio con ingranaggio cilindrico 90JB200K 90mm 20N.m

+86 0579-86817938-836

[email protected]

Cambio con ingranaggio cilindrico da 90 mm 90JB200K

Cambio cilindrico da 90 mm,

Intervallo di carico consentito: 20N.m

Cambio cilindrico

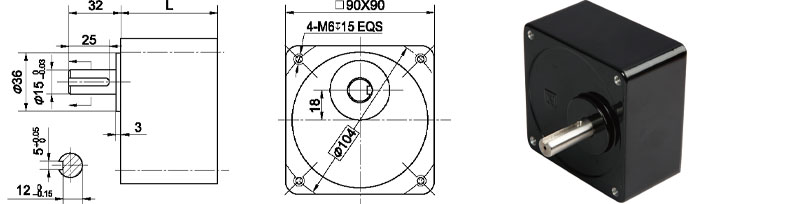

Dimensioni

Parametro

Parametro del rapporto di trasmissione

Rapporto di trasmissione

Dimensione L

Fase2

3.6~18

42

Fase3

20~50

60

Fase4

60~200

Parametro

Parametro

Fase2

Fase3

Fase4

Efficienza della trasmissione

81%

73%

66%

Coppia di tolleranza nominale

5N.m

10N.m

20N.m

Direzione di ingresso e uscita

Stessa direzione

Direzione inversa

Stessa direzione

Coppia massima di tolleranza momentanea

Due volte la coppia nominale

Temperatura operativa

-10℃ ~ 80℃

Umidità ambientale operativa

20%~85% di umidità relativa

Consiglia la velocità di ingresso

≤3000 giri/min

Dati tecnici

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dall'estremità dell'albero)

≤300 N

Massimo. carico assiale dell'albero

≤100N

Gioco radiale dell'albero (vicino alla flangia)

≤0,08 mm

Gioco assiale dell'albero

≤ 0,4 mm

Gioco a vuoto

≤ 3°

Sha代 forza di inserimento pressione, max

≤300 N
