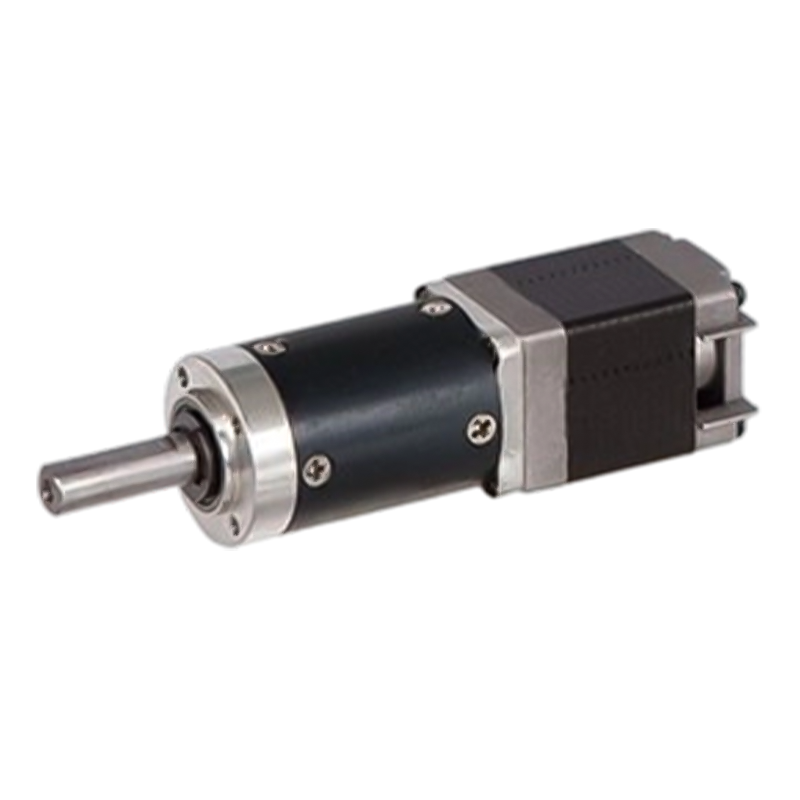

Motore passo-passo con ingranaggio planetario 22JXS20K/20STH 0,6N.m~2,0N.m

Motore passo-passo con ingranaggio planetario 22JXS20K/20STH 0,6N.m~2,0N.m

Il prodotto 22JXS20K/20STH è un riduttore standard con un diametro esterno di 22 mm e l'intervallo di coppia consentito è 0,6 N.m~2,0 N.m.
Un certo numero di ruote planetarie sono distribuite uniformemente attorno alla ruota solare per condividere il carico e possono sopportare una coppia elevata. Progettando in modo ragionevole il rapporto di trasmissione del treno di ingranaggi planetari, la coppia di uscita del motore passo-passo può essere amplificata da diverse volte a decine di volte per soddisfare i requisiti di guida in diverse condizioni di carico. Regolando il rapporto di decelerazione, il motore passo-passo può funzionare stabilmente a velocità inferiori, evitare problemi di fuori passo ad alta velocità ed espandere la gamma di velocità del sistema.

  • Motore passo-passo con ingranaggio planetario 22JXS20K/20STH 0,6N.m~2,0N.m

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Cambio standard da 22 mm,

Intervallo di carico consentito: 0,6 N.m~2,0 N.m

Motore passo-passo con ingranaggio planetario(Materiale della corona dentata: metallo)

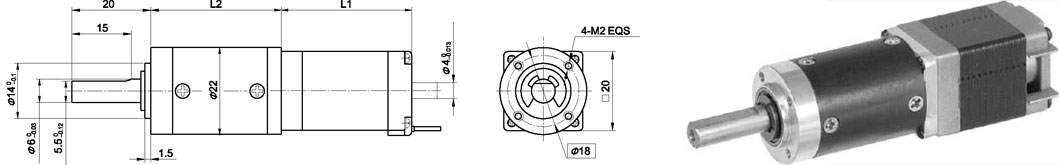

Dimensioni

Planetario

Materiale dell'anello

Metallo

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dalla flangia)

≤20N

Massimo. carico assiale dell'albero

≤10N

Gioco radiale dell'albero (vicino alla flangia)

≤0,08 mm

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

≤1,5°

Dati tecnici

Specifiche del motore passo-passo ibrido 20STH

Modello n.

Tensione nominale

Corrente/Fase

Resistenza/Fase

Induttanza/Fase

Tenendo Torgue

N. di lead

Inerzia del rotore

Peso

Lunghezza L1

Massimo. Rapporto di trasmissione

Albero singolo

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Specifiche del riduttore epicicloidale 22JXS20K

Rapporto di riduzione

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Numero di treni di ingranaggi

1

2

3

4

Lunghezza(L2)mm

24.4

33

41.5

49.8

Massimo. coppia nominale kg.cm

6

10

16

20

Coppia ammissibile per breve periodo kg.cm

18

30

48

60

Efficienza%

90%

81%

73%

66%

Peso g

35

45

55

65

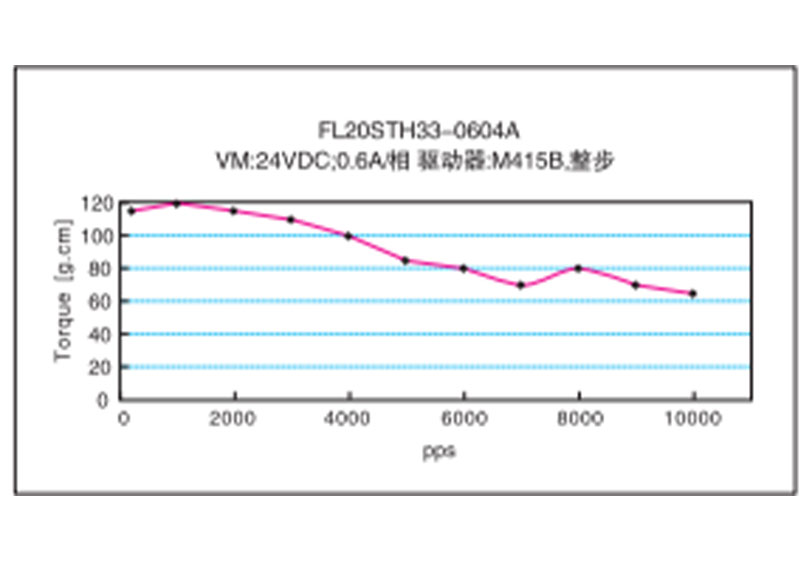

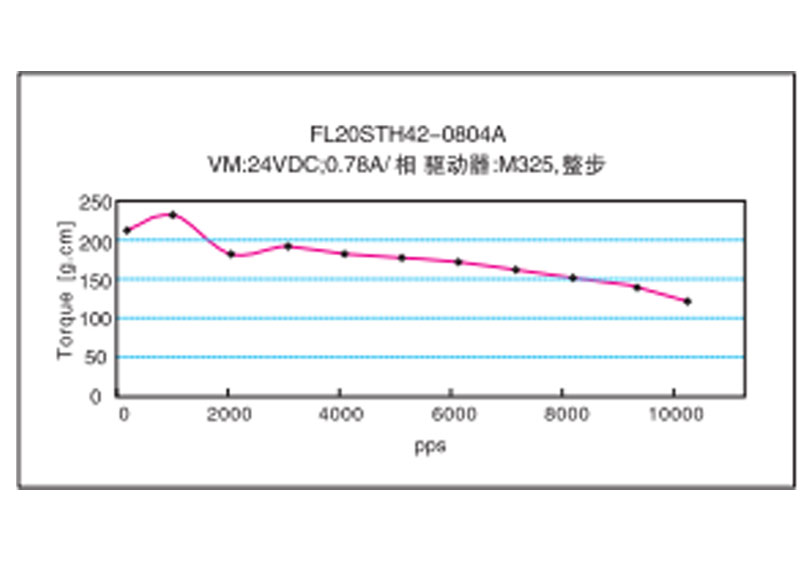

Caratteristiche della coppia di frequenza
