Motore passo-passo con ingranaggio planetario e spostamento angolare preciso 28JXS40K/28STH

Motore passo-passo con ingranaggio planetario e spostamento angolare preciso 28JXS40K/28STH

Il 28JXS40K/28STH è un motore ibrido con anello interno in metallo che può essere utilizzato in una varietà di ambienti.
Il motore passo-passo stesso ha un'elevata precisione di posizionamento e può convertire il segnale dell'impulso elettrico in uno spostamento angolare preciso. Con la trasmissione ad alta precisione del riduttore epicicloidale, la sua precisione di posizionamento può essere ulteriormente migliorata. In generale, la precisione dell'angolo di passo del motore passo-passo con decelerazione planetaria può essere controllata entro ±3% e la precisione di posizionamento ripetuto può raggiungere ±0,01°. L'effetto di riduzione dell'inerzia del riduttore è il quadrato del rapporto di riduzione, che può ridurre efficacemente l'interferenza del carico sulla risposta dinamica del motore passo-passo e migliorare la stabilità del sistema start-stop e di commutazione.

  • Motore passo-passo con ingranaggio planetario e spostamento angolare preciso 28JXS40K/28STH

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

Riduttore epicicloidale da 28 mm

Intervallo di carico consentito: 1,2 N.m~4,0 N.m

Motore passo-passo con ingranaggio planetario (materiale della corona dentata: metallo)

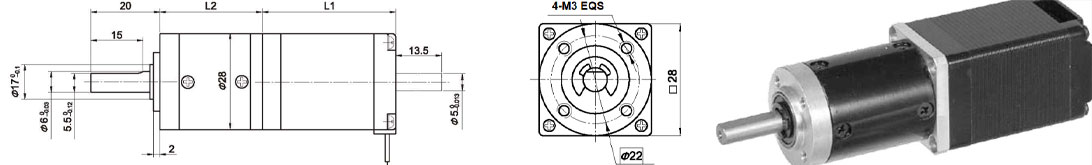

Dimensioni

Riduttore planetario

Materiale dell'anello

Metallo

Cuscinetto in uscita

Cuscinetti a sfere

Massimo. Carico radiale (10 mm dalla flangia)

35N

Massimo. carico assiale dell'albero

25 N

Gioco radiale dell'albero (vicino alla flangia)

0,07 mm

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

1,5°

Dati tecnici

28STH Hybrid Stepping Motor Specifications

Modello n.

Tensione nominale

Corrente/Fase

Resistenza/Fase

Induttanza/Fase

Tenendo Torgue

N. di lead

Inerzia del rotore

Peso

Lunghezza L1

Massimo. Rapporto di trasmissione

Albero singolo

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A albero singolo, B albero doppio

Specifiche del riduttore epicicloidale 28JXS40K

Rapporto di riduzione

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Numero di treni di ingranaggi

1

2

3

4

Lunghezza(L2)mm

31

40.1

49

57.9

Massimo. coppia nominale kg. cm

12

20

32

40

Coppia ammissibile per breve periodo kg.cm

36

60

96

120

Efficienza%

0.9

0.81

0.73

0.66

Peso g

60

85

95

110

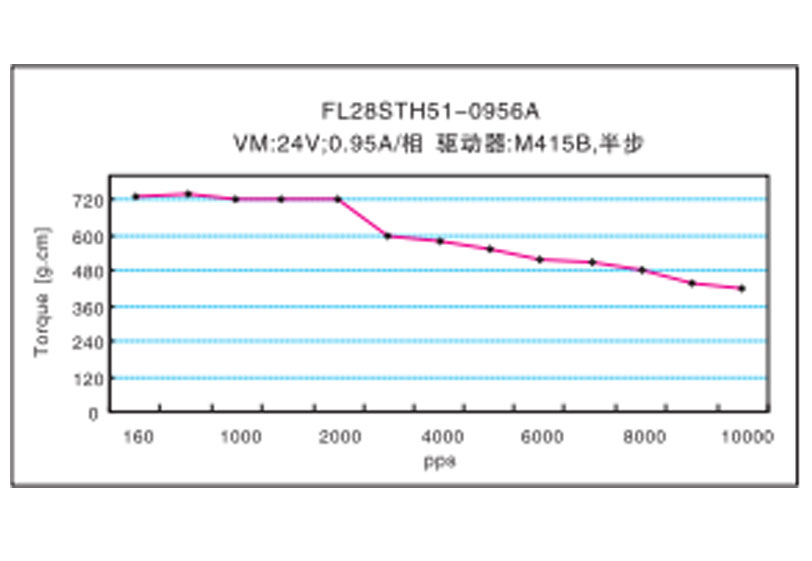

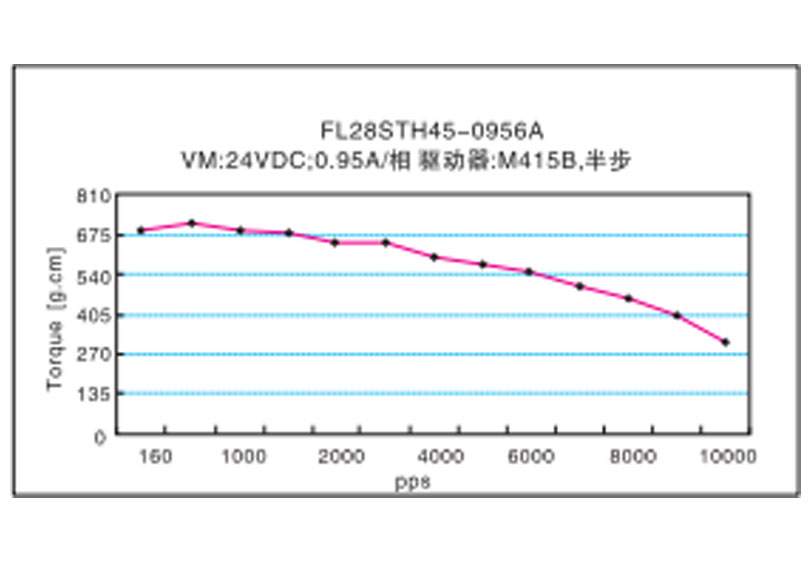

Caratteristiche della coppia di frequenza
