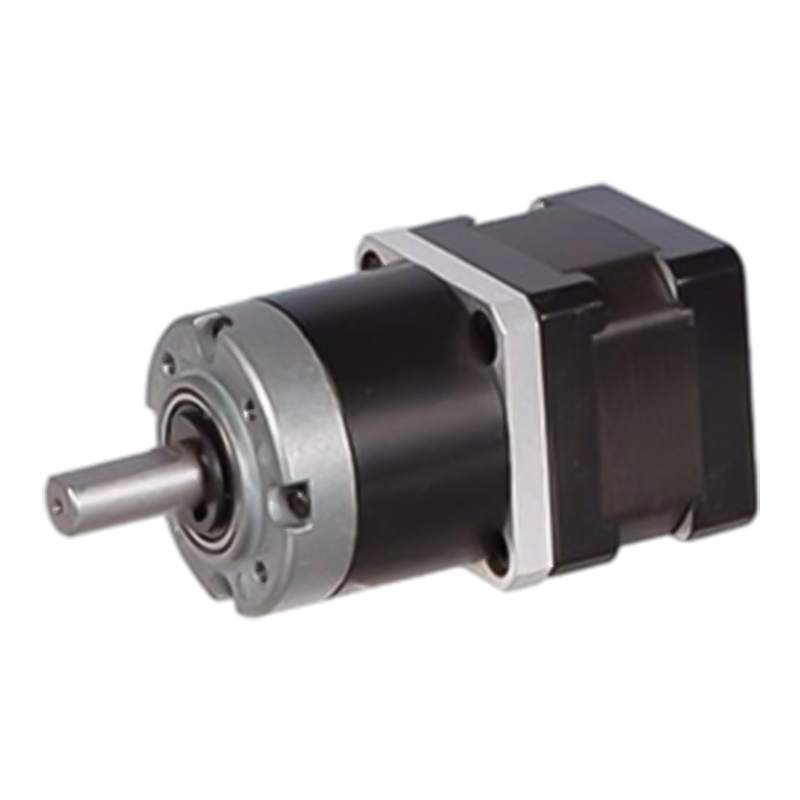

Motore passo-passo con ingranaggio planetario 36JXES60K/35STH da 36 mm

Motore passo-passo con ingranaggio planetario 36JXES60K/35STH da 36 mm

Il 36JXES60K/35STH è un motoriduttore ibrido a stella con un materiale dell'anello interno in metallo e metallo in polvere, con un diametro esterno di 36 mm, che può essere selezionato tra gli anelli interni di due materiali: metallo in polvere (modello 36JXF60K) e metallo (modello 36JXE60K).
La trasmissione ad ingranaggi adotta la modalità di ingranamento interno e la perdita di attrito di ingranamento tra la ruota planetaria, la ruota solare e l'anello dentato è piccola. La sua efficienza di trasmissione è solitamente compresa tra il 90% e il 95%, il che può trasferire in modo più efficace l'energia meccanica del motore passo-passo all'estremità del carico e ridurre la perdita di energia rispetto ad altri metodi di trasmissione con decelerazione, come l'ingranaggio a vite senza fine e l'azionamento a vite senza fine.

  • Motore passo-passo con ingranaggio planetario 36JXES60K/35STH da 36 mm

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

Cambio standard da 36 mm,

Intervallo di carico consentito: 1,8 N.m~6,0 N.m

Motore passo-passo con ingranaggio planetario (materiale della corona dentata: metallo e metallo in polvere)

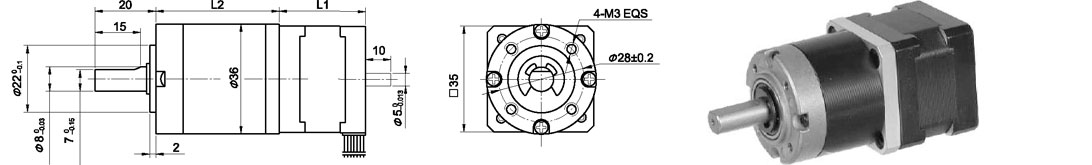

Dimensioni

La corona dentata può essere selezionata tra due materiali: metallo in polvere (tipo: 36JXF60K), metallo (tipo: 36JXE60 K)

Planetario

Materiale dell'anello

Tipo E: metallo. Tipo F: metallo in polvere

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dalla flangia)

≤50N

Massimo. carico assiale dell'albero

≤30N

Gioco radiale dell'albero (vicino alla flangia)

≤0,07 mm

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

≤1,5°

Dati tecnici

Specifiche del motore passo-passo ibrido 35STH

Modello n.

Tensione nominale

Corrente/Fase

Resistenza/Fase

Induttanza/Fase

Tenendo Torgue

N. di lead

Inerzia del rotore

Peso

Lunghezza L1

Massimo. Rapporto di trasmissione

Albero singolo

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A albero singolo, B albero doppio

Specifiche del riduttore epicicloidale 36JXES60K

Rapporto di riduzione

3.71

5.18

14

19

27

51

71

100

139

Numero di treni di ingranaggi

1

2

3

Lunghezza(L2) mm

27

34.1

41

Massimo. coppia nominale kg. cm

18

30

48

Coppia ammissibile per breve periodo kg.cm

54

90

144

Efficienza%

0.9

0.81

0.73

Peso g

195

210

290

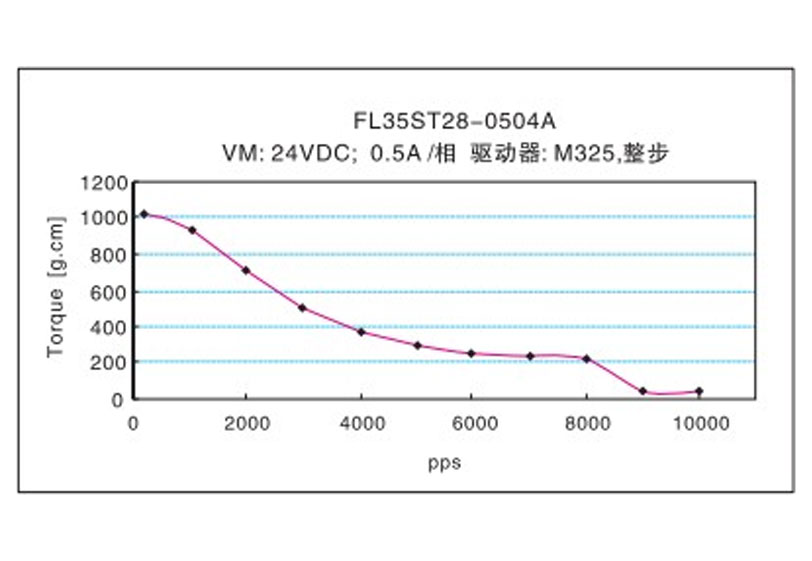

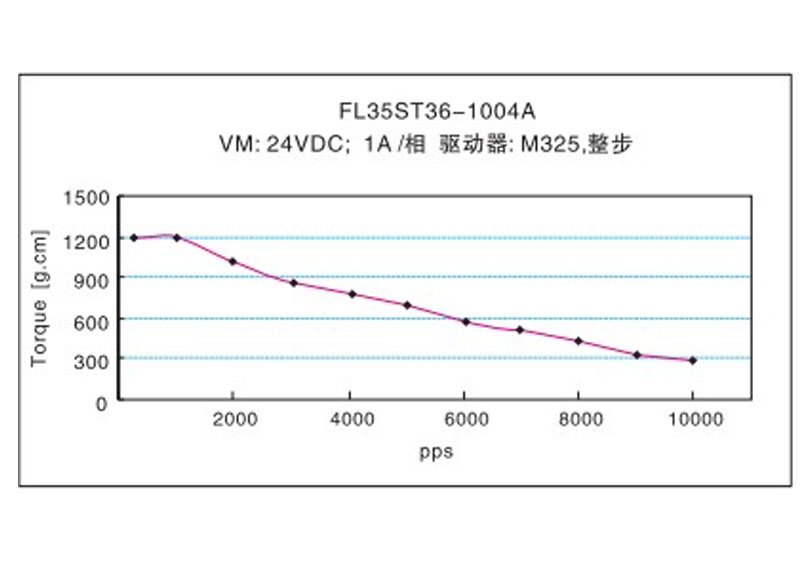

Caratteristiche della coppia di frequenza
