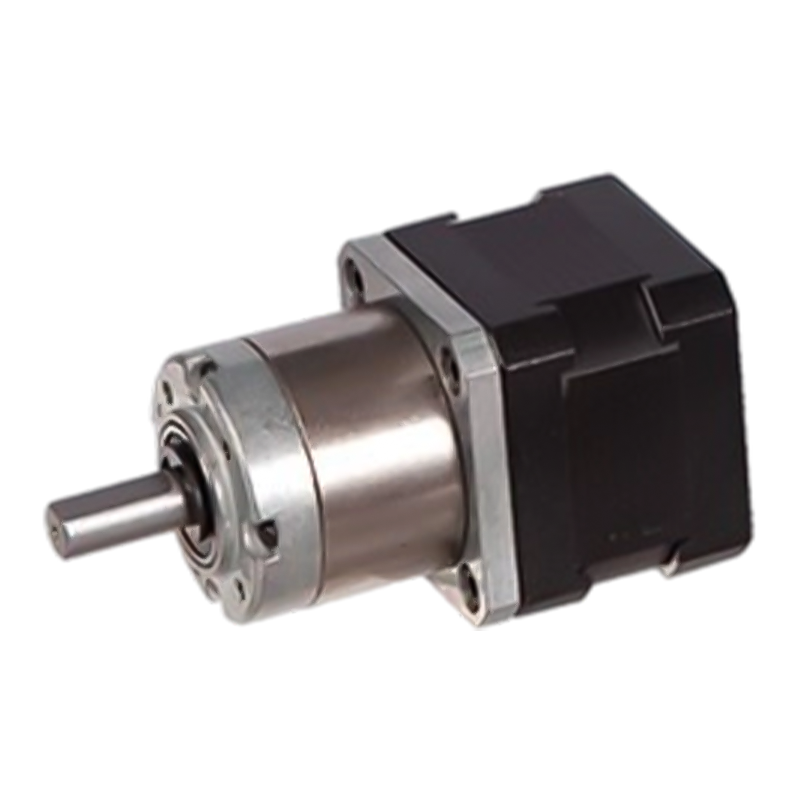

Motore passo-passo con ingranaggio planetario 36JXES60K/42STH 12v/24v

Motore passo-passo con ingranaggio planetario 36JXES60K/42STH 12v/24v

36JXES60K/42STH può essere selezionato nell'anello interno di due materiali: metallo in polvere (modello 36JXF60K), metallo (modello 36JXE60K), supporto per ambienti a doppia tensione 12 V/24 V, carico radiale massimo consentito ≤ 50 N.
La struttura del treno di ingranaggi planetari rende il carico distribuito uniformemente su ciascuna ruota planetaria, riducendo la forza su un singolo ingranaggio, riducendo vibrazioni e rumore. Allo stesso tempo, anche le caratteristiche di funzionamento del motore passo-passo sono relativamente stabili e le prestazioni di uscita possono essere mantenute relativamente stabili con carichi e velocità diversi. Pertanto, il motore passo-passo con decelerazione planetaria ha una buona stabilità durante il funzionamento e può fornire una potenza erogata uniforme.

  • Motore passo-passo con ingranaggio planetario 36JXES60K/42STH 12v/24v

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

Cambio standard da 36 mm,

Intervallo di carico consentito: 1,8 N.m~6,0 N.m

Motore passo-passo con ingranaggio planetario (materiale della corona dentata: metallo e metallo in polvere)

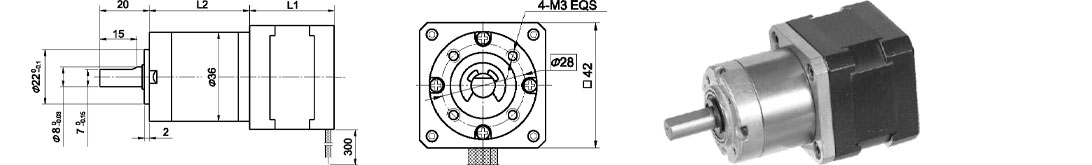

Dimensioni

La corona dentata può essere selezionata tra due materiali: metallo in polvere (tipo: 36JXF60K), metallo (tipo: 36JXE60K)

Riduttore planetario

Materiale dell'anello

Tipo E: Metallo Tipo F: Metallo in polvere

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dalla flangia)

≤50N

Massimo. carico assiale dell'albero

≤30N

Gioco radiale dell'albero (vicino alla flangia)

≤0,07 mm

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

≤1,5°

Dati tecnici

Specifiche del motore passo-passo ibrido 42STH

Modello n.

Tensione nominale

Corrente/Fase

Resistenza/Fase

Induttanza/Fase

Tenendo Torgue

N. di lead

Inerzia del rotore

Peso

Lunghezza L1

Massimo. Rapporto di trasmissione

Albero singolo

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Specifiche del riduttore epicicloidale 36JXES60K

Rapporto di riduzione

3.71

5.18

14

19

27

51

71

100

139

Numero di treni di ingranaggi

1

2

3

Lunghezza(L2) mm

27

34.1

41

Massimo. coppia nominale kg. cm

6

24

50

Coppia ammissibile per breve periodo kg.cm

20

70

150

Efficienza%

0.9

0.81

0.73

Peso g

195

210

290

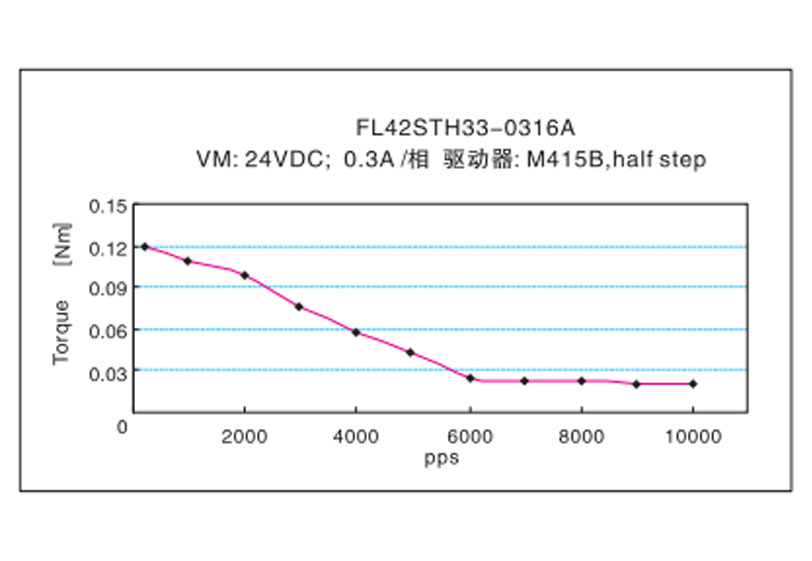

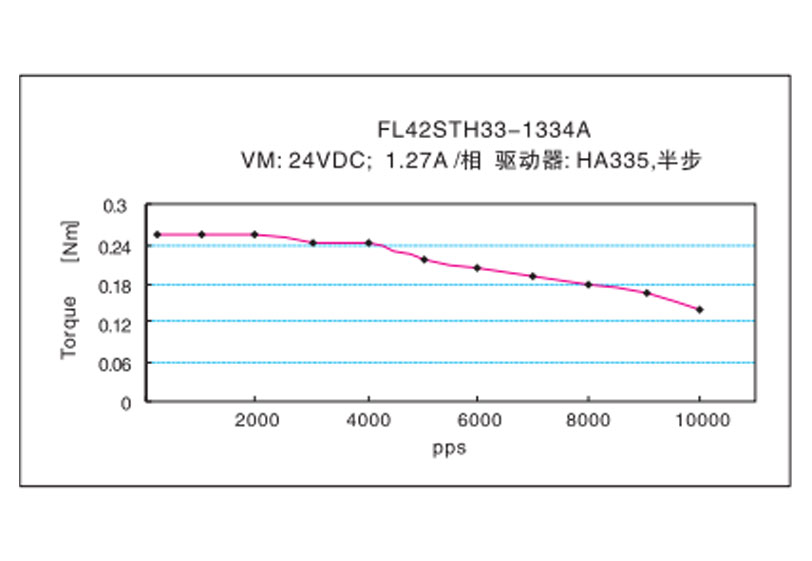

Caratteristiche della coppia di frequenza
