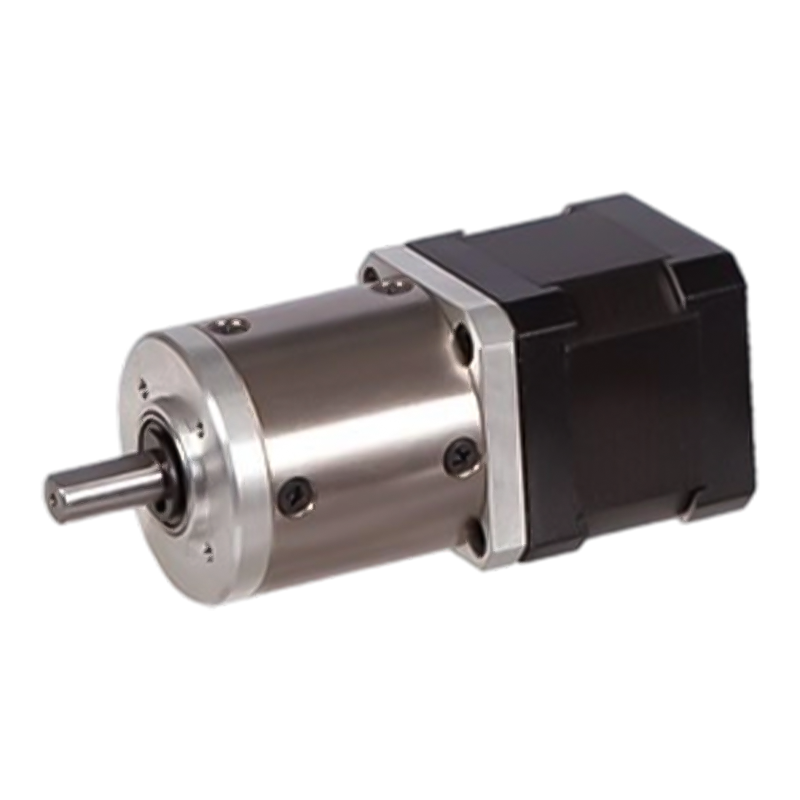

Motore passo-passo con ingranaggio planetario ibrido 42JX150K/42STH 80N

Motore passo-passo con ingranaggio planetario ibrido 42JX150K/42STH 80N

Il motoriduttore epicicloidale passo-passo ibrido 42JX150K/42STH è un motore passo-passo ibrido ad alte prestazioni che combina i vantaggi di un riduttore epicicloidale, adatto per applicazioni che richiedono alta precisione e coppia elevata. Il motore utilizza un materiale ad anello metallico per garantire stabilità e durata in condizioni di carico elevato. Il carico radiale massimo consentito è 80 N, il carico assiale massimo consentito è 30 N, il gioco radiale è di soli 0,06 mm e il gioco assiale è di 0,3 mm, con un gioco inferiore a 1,5° quando senza carico. Questi parametri indicano che il motore ha prestazioni meccaniche e capacità precise di controllo del movimento. Inoltre, il motore offre varie specifiche, tra cui diversi parametri elettrici di tensione, corrente, resistenza e induttanza, nonché molteplici rapporti di riduzione e stadi di trasmissione, per soddisfare le esigenze di diversi scenari applicativi. Grazie a una progettazione ottimizzata e a processi di produzione di alta qualità, questo motore eccelle in termini di efficienza, affidabilità e durata, rendendolo la scelta ideale per l'automazione industriale, gli strumenti di precisione e i campi della tecnologia robotica.

  • Motore passo-passo con ingranaggio planetario ibrido 42JX150K/42STH 80N

+86 0579-86817938-836

[email protected]

42JX150K/42STH

Cambio rinforzato con diametro esterno di 42 mm,

Intervallo di carico consentito: 3N.m~10N.m

Motore passo-passo con ingranaggio planetario (materiale della corona dentata: metallo)

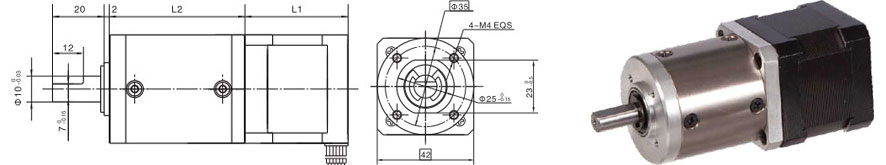

Dimensioni

Riduttore planetario

Materiale dell'anello

Metallo

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dalla flangia)

≤80N

Massimo. carico assiale dell'albero

≤30N

Gioco radiale dell'albero (vicino alla flangia)

≤0,06nn

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

≤1,5°

Dati tecnici

Specifiche del motore passo-passo ibrido 42STH

Modello n.

Tensione nominale

Corrente/Fase

Resistenza/Fase

Induttanza/Fase

Tenendo Torgue

N. di lead

Inerzia del rotore

Peso

Lunghezza L1

Massimo. Rapporto di trasmissione

Albero singolo

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A albero singolo, B albero doppio

Specifiche del riduttore epicicloidale 42JX150K

Rapporto di riduzione

3.5

14

17

21

49

61

84

104

126

172

212

294

Numero di treni di ingranaggi

1

2

3

4

Lunghezza(L2)mm

32.5

39.2

45.9

52.6

Massimo. coppia nominale kg. cm

30

50

90

150

Coppia ammissibile per breve periodo kg.cm

90

150

270

450

Efficienza%

0.9

0.81

0.73

0.66

Peso g

320

420

520

620
