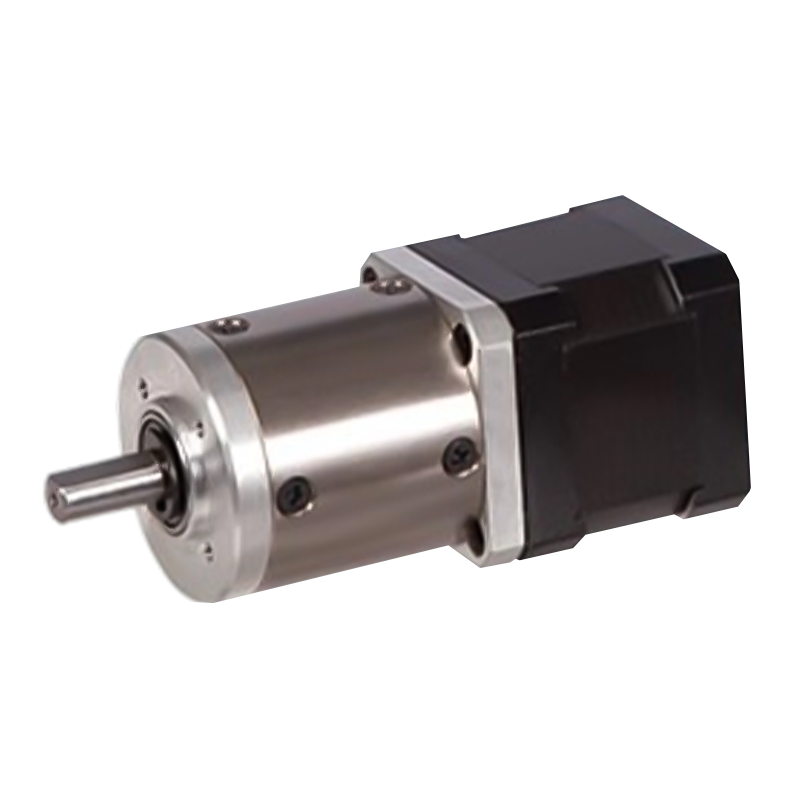

Motore passo-passo con ingranaggio planetario 42JXGS100K/42STH 42mm 3N.m~10N.m

Motore passo-passo con ingranaggio planetario 42JXGS100K/42STH 42mm 3N.m~10N.m

42JXGS100K/42STH utilizza una corona dentata interna in metallo, è un riduttore epicicloidale con un diametro esterno di 42 mm, che consente l'intervallo di coppia: 3N.m~10N.m.
Il motore passo-passo ha una caratteristica di risposta rapida e può raggiungere uno stato operativo stabile in breve tempo. Le prestazioni di risposta dinamica del sistema sono ulteriormente migliorate combinando la caratteristica di bassa inerzia del motore passo-passo con decelerazione planetaria. Può essere avviato, arrestato e invertito rapidamente, il che può soddisfare alcune applicazioni con requisiti di prestazioni dinamiche elevate, come il posizionamento rapido e frequenti azioni di avvio-arresto nelle linee di produzione automatizzate.

  • Motore passo-passo con ingranaggio planetario 42JXGS100K/42STH 42mm 3N.m~10N.m

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

Riduttore epicicloidale da 42 mm

Intervallo di carico consentito: 3N.m~ 10N.m

Motore passo-passo con ingranaggio planetario (materiale della corona dentata: metallo)

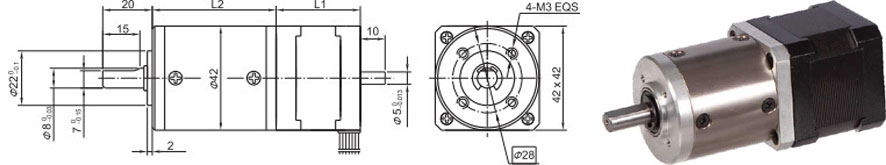

Dimensioni

Riduttore planetario

Materiale dell'anello

Metallo

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dalla flangia)

≤50N

Massimo. carico assiale dell'albero

≤30N

Gioco radiale dell'albero (vicino alla flangia)

≤0,07 mm

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

≤1,5°

Dati tecnici

Specifiche del motore passo-passo ibrido 42STH

Modello n.

Tensione nominale

Corrente/Fase

Resistenza/Fase

Induttanza/Fase

Tenendo Torgue

N. di lead

Inerzia del rotore

Peso

Lunghezza L1

Massimo. Rapporto di trasmissione

Albero singolo

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

Specifiche del riduttore epicicloidale 40JXGS100K

Rapporto di riduzione

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Numero di treni di ingranaggi

1

2

3

4

Lunghezza(L2) mm

36.9

47.4

57.7

68

Massimo. coppia nominale kg. cm

30

50

80

100

Coppia ammissibile per breve periodo kg.cm

90

150

240

300

Efficienza%

0.9

0.81

0.73

0.66

Peso g

200

270

330

410

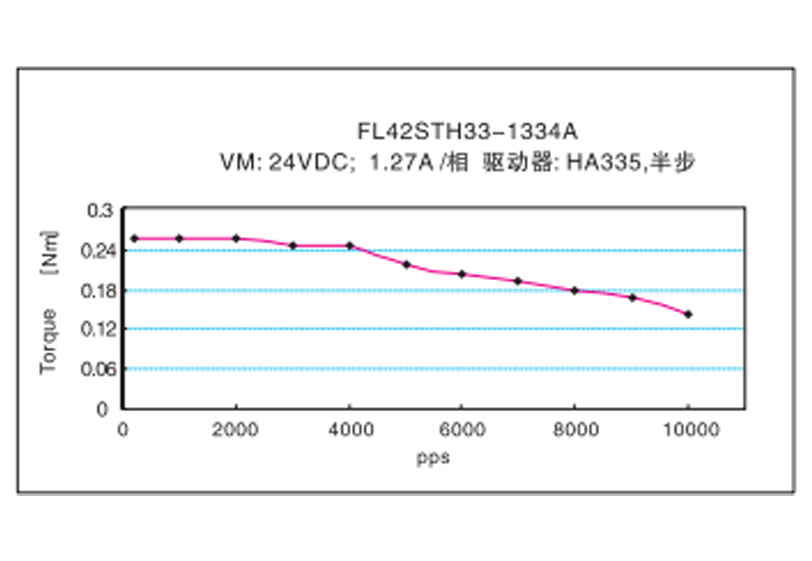

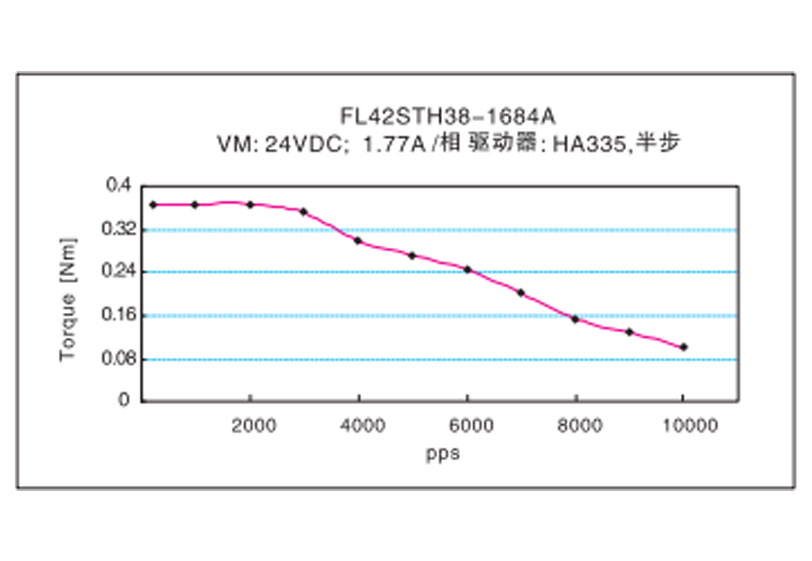

Caratteristiche della coppia di frequenza
