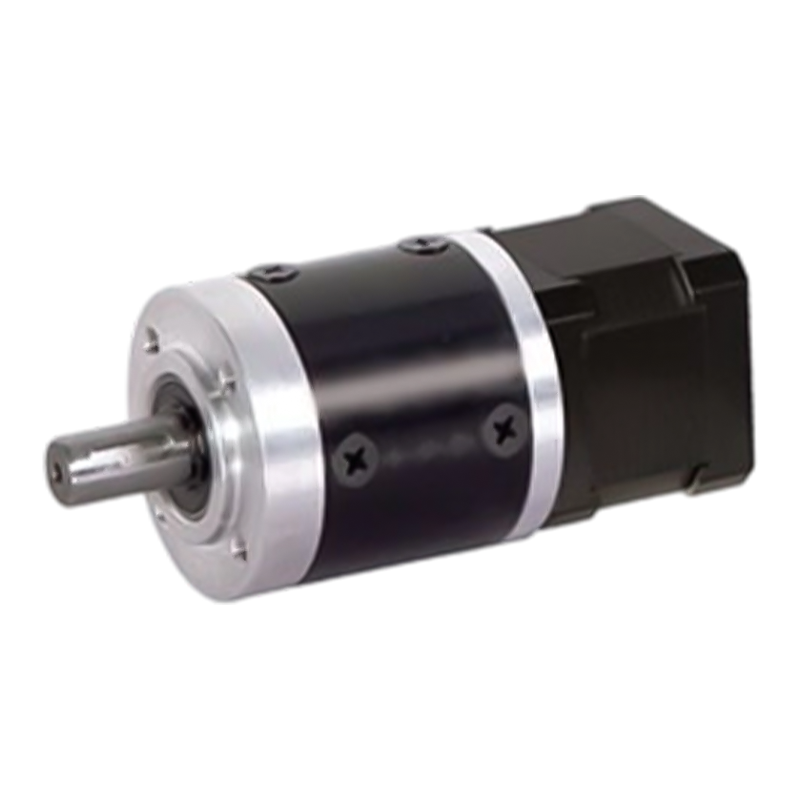

Motore passo-passo con ingranaggio planetario a bassa perdita di energia 52JXM200K/42STH

Motore passo-passo con ingranaggio planetario a bassa perdita di energia 52JXM200K/42STH

Il prodotto 52JXM200K/42STH è un motoriduttore ibrido a stella mobile ad alte prestazioni con un carico radiale massimo consentito ≤80N.
Il cambio sincronizzato a più marce riduce la perdita di energia e raggiunge una migliore efficienza energetica se abbinato a un motore passo-passo, soprattutto per scenari industriali di lunga durata. L'utilizzo di materiali ad alta resistenza e lavorazione di precisione del riduttore epicicloidale, con resistenza agli urti e lunga durata, anche in condizioni di polvere, vibrazioni e altri ambienti difficili può garantire un funzionamento stabile. Il suo design di carico uniforme a più denti distribuisce carichi di impatto istantanei e riduce l'usura dei componenti.

  • Motore passo-passo con ingranaggio planetario a bassa perdita di energia 52JXM200K/42STH

+86 0579-86817938-836

[email protected]

52JXM200K/42STH

Riduttore epicicloidale da 42 mm

Intervallo di carico consentito: 6N.m~20N.m

Motore passo-passo con ingranaggio planetario (materiale della corona dentata: metallo)

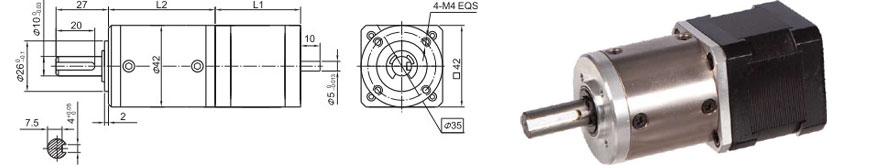

Dimensioni

Riduttore planetario

Materiale dell'anello

Metallo

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (12 mm dalla flangia)

≤80N

Massimo. carico assiale dell'albero

≤30N

Gioco radiale dell'albero (vicino alla flangia)

≤0,06 mm

Gioco assiale dell'albero

≤0,3 mm

Gioco a vuoto

≤1,5°

Dati tecnici

Specifiche del motore passo-passo ibrido 42STH

Modello n.

Tensione nominale

Corrente/Fase

Resistenza/Fase

Induttanza/Fase

Tenendo Torgue

N. di lead

Inerzia del rotore

Peso

Lunghezza L1

Massimo. Rapporto di trasmissione

Albero singolo

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A albero singolo, B albero doppio

Specifiche del riduttore epicicloidale 40JXGTS200K

Rapporto di riduzione

4.44

17

22

65

83

106

247

316

403

515

Numero di treni di ingranaggi

1

2

3

4

Lunghezza(L2)mm

38.2

49.7

60

70.3

Massimo. coppia nominale kg. cm

60

100

160

200

Coppia ammissibile per breve periodo kg.cm

180

300

480

600

Efficienza%

0.9

0.81

0.73

0.66

Peso g

350

450

550

650

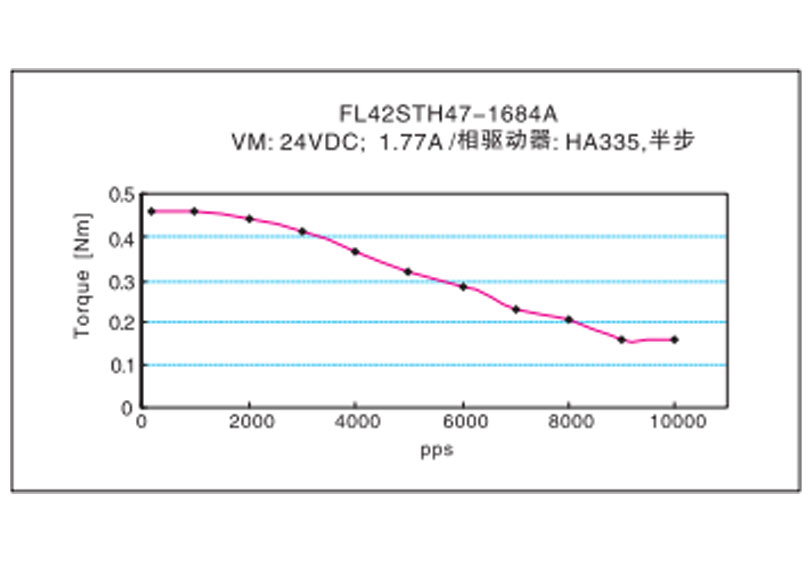

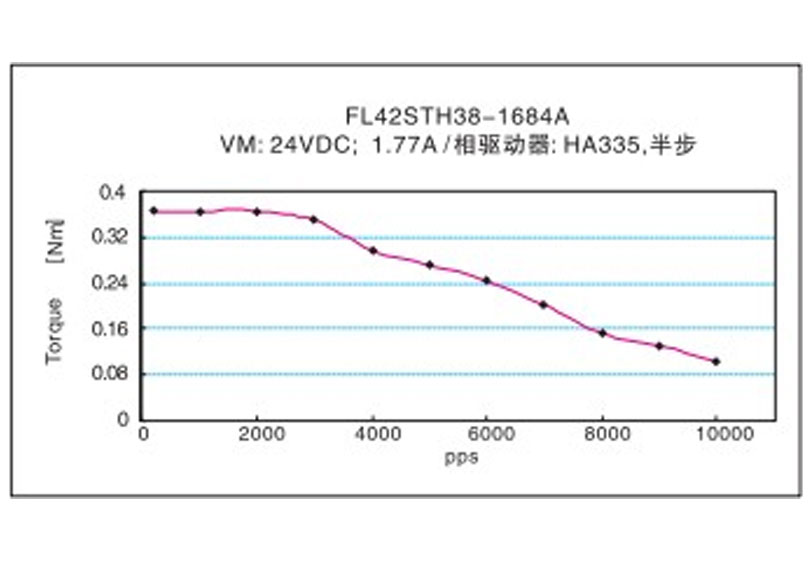

Caratteristiche della coppia di frequenza
