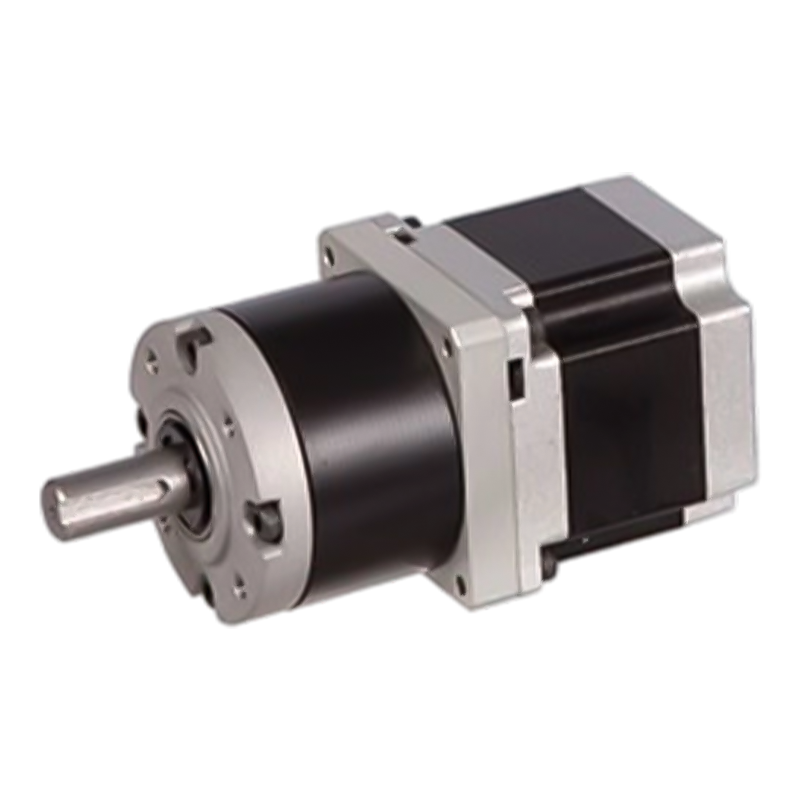

Motore passo-passo con ingranaggio planetario ibrido ad alta precisione 56JXS300K/57STH

Motore passo-passo con ingranaggio planetario ibrido ad alta precisione 56JXS300K/57STH

Il riduttore epicicloidale con motore passo-passo ibrido ad alta precisione 2JX150K/42STH è un motore passo-passo ibrido ad alte prestazioni dotato di un riduttore epicicloidale con materiale ad anello metallico, adatto a varie applicazioni ad alta precisione e coppia elevata. Il carico radiale massimo consentito è 80 N, il carico assiale massimo consentito è 30 N, il gioco radiale dell'albero è inferiore a 0,06 mm, il gioco assiale dell'albero è inferiore a 0,3 mm e il gioco a vuoto è inferiore a 1,5°. Questo motore è disponibile in più specifiche, come 42STH33-0956A, 42STH33-0406A, ecc., Ciascun modello descrive in dettaglio parametri come tensione nominale, corrente per fase, resistenza per fase, induttanza, coppia di mantenimento, numero di conduttori, inerzia del rotore, peso e lunghezza. Inoltre, vengono forniti dati sulle prestazioni per diversi rapporti di riduzione, che vanno da 3,5 a 294, con coppia nominale massima da 30 kg.cm a 150 kg.cm, coppia consentita per breve tempo da 50 kg.cm a 450 kg.cm ed efficienza dal 90% al 66%. Questi parametri tecnici dettagliati e gli indicatori di prestazione rendono questo prodotto ampiamente applicabile nell'automazione industriale, nei macchinari di precisione e in altri campi.

  • Motore passo-passo con ingranaggio planetario ibrido ad alta precisione 56JXS300K/57STH

+86 0579-86817938-836

[email protected]

56JXS300K/57STH

Cambio standard con diametro esterno di 56 mm (con paraolio),

Intervallo di carico consentito: 9,0 N.m~30 N.m

Motore passo-passo con ingranaggio planetario (materiale della corona dentata: metallo)

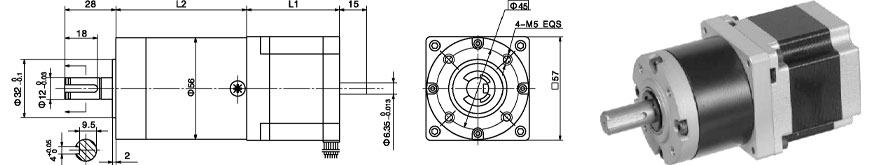

Dimensioni

Materiale dell'anello

Metallo

Cuscinetto in uscita

Cuscinetti a sfera

Massimo. Carico radiale (10 mm dalla flangia)

≤250 N

Massimo. carico assiale dell'albero

≤100N

Gioco radiale dell'albero (vicino alla flangia)

≤ 0,08 mm

Gioco assiale dell'albero

≤0,4 mm

Gioco a vuoto

≤1,5°

Dati tecnici

Specifiche del motore passo-passo ibrido a coppia elevata 57STH

Modello n.

Tensione nominale

Corrente/Fase

Resistenza/Fase

Induttanza/Fase

Tenendo Torgue

N. di lead

Inerzia del rotore

Peso

Lunghezza L1

Massimo. Rapporto di trasmissione

Modello n.

Albero singolo

V

A

Ω

mH

g.cm

g-m²

g

mm

57STH41-1006A

5.7

1

5.7

5.4

3.9

6

120

0.45

41

0.21

1:326

57STH41-2006A

2.8

2

1.4

1.4

3.9

6

1:326

57STH41-3006A

1.9

3

0.63

0.6

3.9

6

1:326

57STH41-2804A

2

2.8

0.7

1.4

5.5

4

1:234

57STH51-1006A

6.6

1

6.6

8.2

7.2

6

275

0.65

51

0.36

1:168

57STH51-2006A

3.3

2

1.65

2.2

7.2

6

1:168

57STH51-3006A

2.2

3

0.74

0.9

7.2

6

1:168

57STH51-2804A

2.3

2.8

0.83

2.2

10.1

4

1:77

57STH56-1006A

7.4

1

7.4

10

9

6

300

0.7

56

0.4

1:77

57STH56-2006A

3.6

2

1.8

2.5

9

6

1:77

57STH56-3006A

2.3

3

0.75

1.1

9

6

1:77

57STH56-2804A

2.5

2.8

0.9

2.5

12.6

4

1:77

Specifiche del riduttore epicicloidale 56JXS300K

2 tipi: cambio rinforzato o a lunga durata

Rapporto di riduzione

3.6

4.25

7.5

13

15

18

27

32

47

55

65

77

168

198

234

276

326

Numero di treni di ingranaggi

1

2

3

4

Lunghezza(L2)mm

53

61

72

84

Massimo. coppia nominale kg. cm

90

150

240

300

Coppia ammissibile per breve periodo kg.cm

270

450

720

900

Efficienza%

0.9

0.81

0.73

0.66

Peso g

640

710

880

1220
